上海华山医院病房新建工程电能管理系统的设计与应用
上海华山医院病房新建工程电能管理系统的设计与应用

项目名称:上海华山医院病房新建工程电能管理系统的设计与应用

项目地点:上海

实施时间:2011年8月


项目简介:

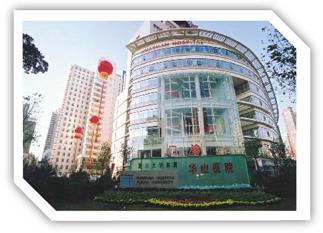

甘上海华山医院病房楼是一幢医用建筑,建筑面积约为2万平方米.根据配电系统管理和能耗监测的要求,需要对楼内的高压进线、低压配出线和各楼层内配电箱进行电力监控,以保证用电的安全、高效.

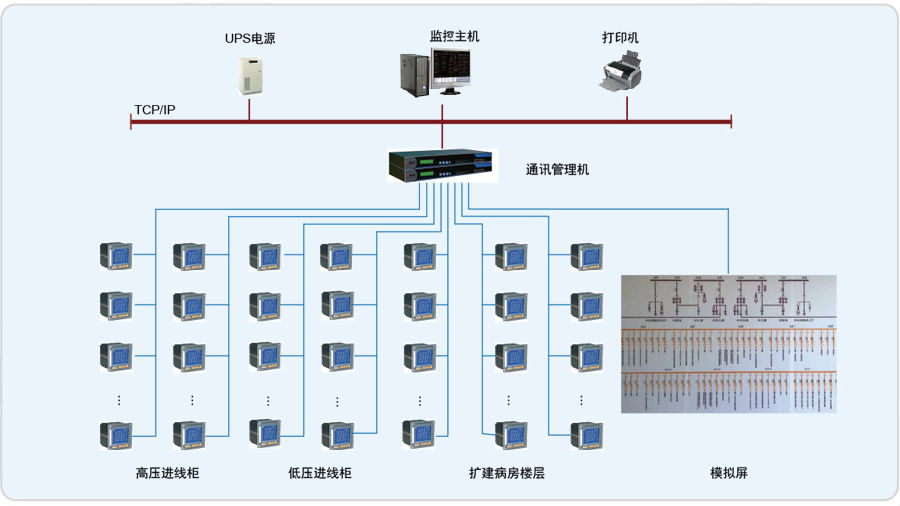

系统采用安科瑞Acrel-2000电力监控系统,实现对变配电系统进行分散数据采集和集中监控管理.系统通过计算机和通讯网络,对配电系统的二次设备进行组网,将分散的现场设备连接为一个有机的整体,实现远程监控和集中管理.

华山医院病房扩建项目电力监控系统的监控范围为:高压配电房和低压配电房的智能电力仪表和扩建病房楼层内动力箱上的电力仪表.共255个回路.配电房高压部分:两路高压进线,采用微机测控保护装置.

配电房低压部分:两路进线.进线采用安科瑞ACR220EFLH网络电力仪表,馈线柜采用PZ96-E4可编程电测仪表.扩建病房楼层部分:采用PZ96-E4可编程电测仪表.

系统实现的功能:

1.本系统采用全中文界面,具有操作简单方便,运行稳定可靠的特点;

2.软件部分具有良好的人机交互界面;

3.对现场仪器仪表转达上位机的各种控制命令,并负责对现场仪器仪表回送的数据信息进行采集、分类和存储等工作;

4.系统不仅能够实现实时性监测,还应对一些必要的事件具有记录存储的功能.
