电能质量分析与治理系统
电能质量分析与治理系统

系统简介:

随着电力电子整流、逆变、高频开关电源、大型UPS等变流装置的应用日益广泛,电能得到了更加充分的利用.但非线性电力装置及电气设备使电流波形严重畸变的谐波,畸变电流在电网中的流动导致了谐波电压;谐波越来越多威胁到电力系统安全、稳定、增加电网损耗,降低运行效率,给同一网络的线性负载和频率敏感用户带来了极大影响.谐波已与电磁干扰、功率因数降低并列为电力系统的三大公害,研究降低和消除供配电系统中的高次谐波问题对改善供电质量和确保电力系统安全经济运行有着非常积极的意义.谐波电表谐波保护器也深受群众的青睐.

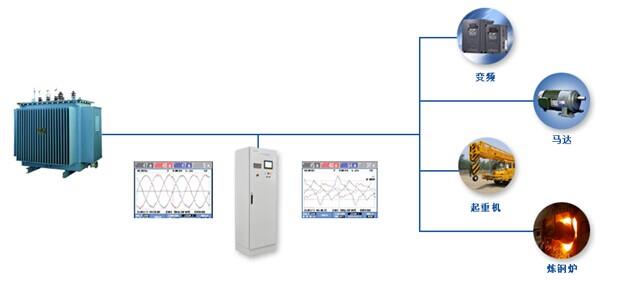

ANAPF系列有源电力滤波器并联在电网侧和谐波负载之间,对谐波源产生的动态变化的谐波电流进行快速跟踪和补偿,消非线性负载所产生的谐波电流,避免谐波过电压和谐波过电流对电气设备的危害,延长设备使用寿命;降低变压器损耗,减少其对自动控制装置、电能计量装置、继电保护装置的干扰,保证供配电系统安全稳定运行,发挥重要作用.

系统特征:

DSP+FPGA全数字控制方式,具有极快的响应时间,先进的主电路拓扑和控制算法,精度更高、运行更稳定;

一机多能,既可补谐波,又可兼补无功,可对2~31次谐波进行全补偿或指定特定次谐波进行补偿;

具有完善的桥臂过流保护、直流过压保护、装置过温保护功能;

模块化设计,体积小,安装便利,方便扩容;

采用7英寸大屏幕彩色触摸屏以实现参数设置和控制,使用方便,易于操作和维护;

输出端加装滤波装置,降低高频纹波对电力系统的影响;

多机并联,达到较高的电流输出等级;

拥有自主专利技术.

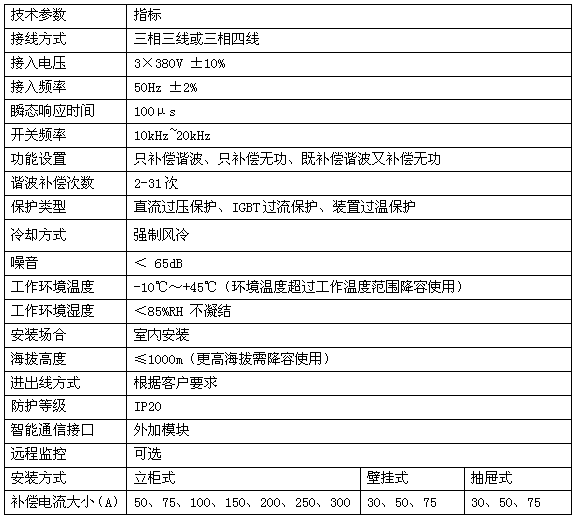

技术参数:

谐波治理方案:

电能质量监测与治理系统针对不同的场合可选择不同的治理方案,一般有集中治理、局部治理和就地治理三种技术方案.

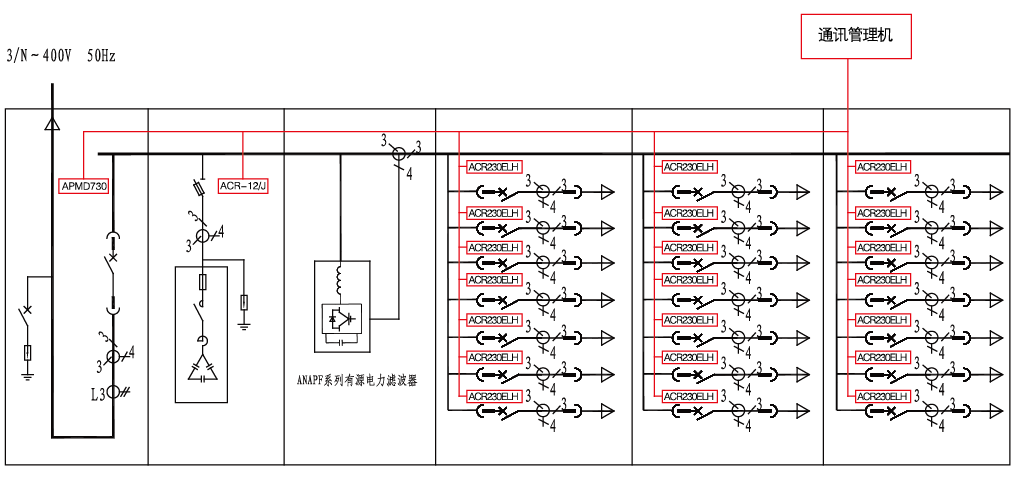

集中治理适用于单台设备谐波含量小,但数量庞大、布局分散的场合,比如办公大楼(个人电脑、节能灯、变频空调、电梯等),虽然单台设备的电流小,谐波含量低,但整栋大楼的总电流大,总谐波电流也大.

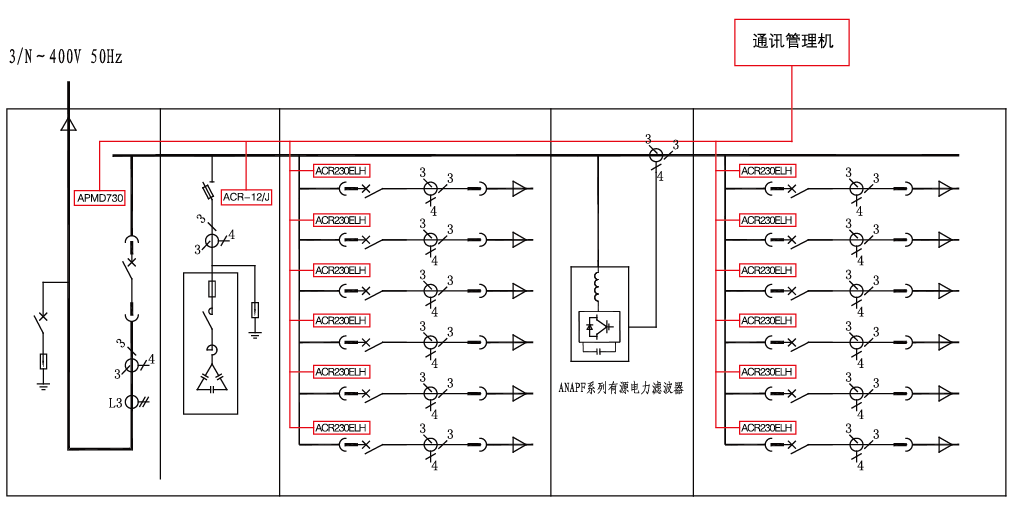

局部治理适用于谐波源集中在某一条或几条馈出支路的配电系统,比如医院的精密仪器、UPS电源等,虽然单台设备的电流小,谐波含量低,为防止其他设备产生的谐波对其干扰,采用局部谐波治理.

就地治理适用于谐波源比较明确且单台设备谐波含量较大的配电系统,比如大型商业区的景观照明、影剧院的可控硅调光设备、工业区的变频器调速设备等,单台设备电流大、谐波含量高、谐波电流大.采用就地治理,防止谐波电流影响其他用电设备.



系统产品选型:

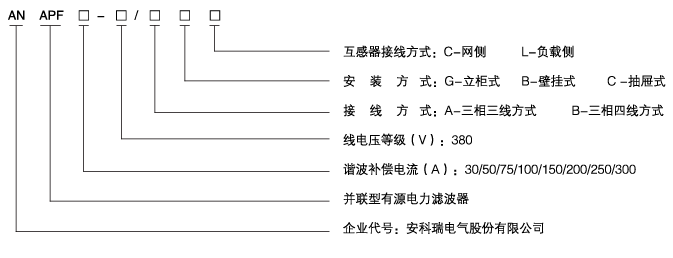

型号说明

结构及尺寸

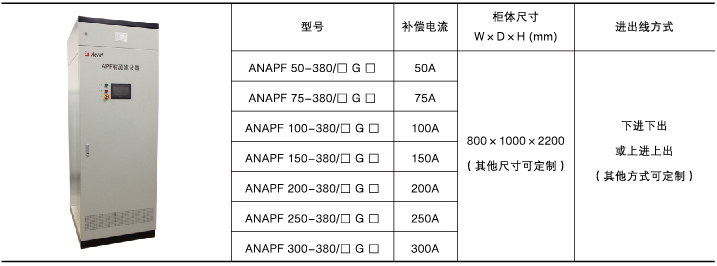

立柜式

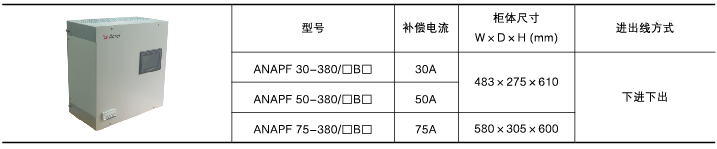

壁挂式
