ADF300L-4S多用户计量表
ADF300L-4S多用户计量表

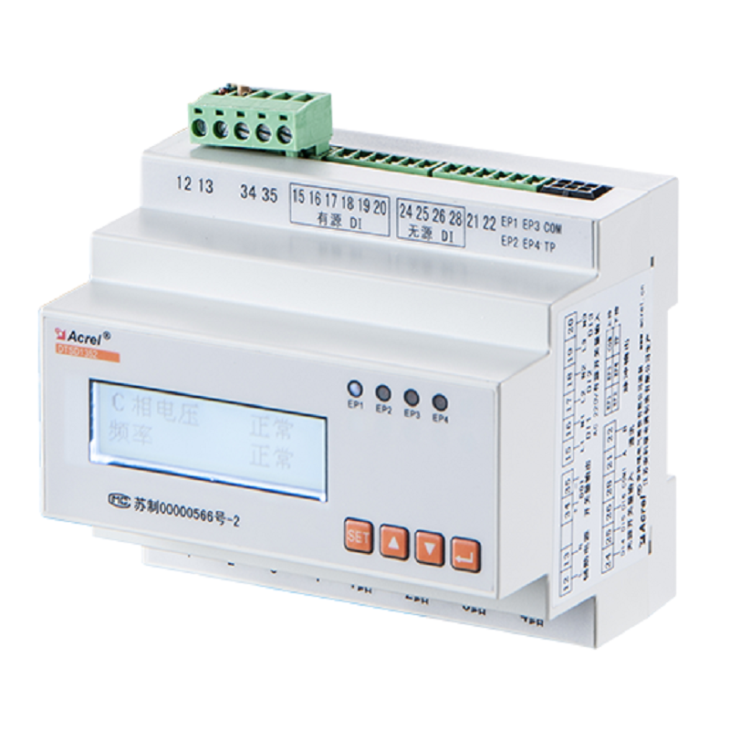

  ADF300L-4S 多用户计量表



1 概述
ADF300L-4S 系列多用户计量表最大可以计量 4 路三相(无单相)。该系列计量表因准确度高、集中安装、
集中管理、互不干扰等优势深受小区、学校、企业等的青睐。计量表符合国标 GB/T 17215.322-2008。
2 产品规格undefined注:外置吸盘天线标配线长 2 米。

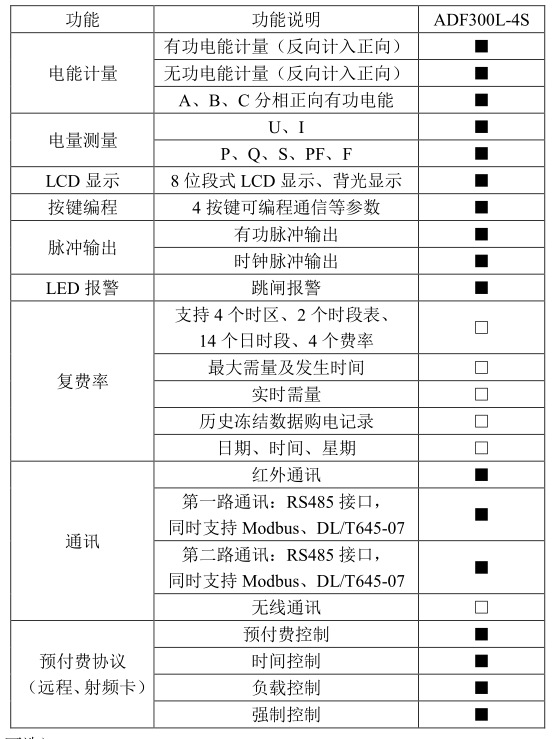

3 主要功能undefined(■:标配;□:可选)

4 技术参数

undefined5 外形及安装尺寸(单位:mm)

undefinedundefined

                                       正面图

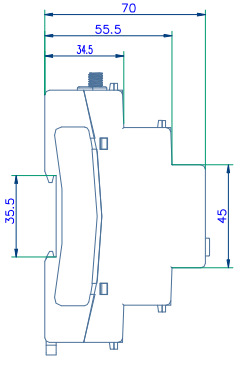

                                                                                                                                                                                                                                                                                                   侧面图                 注:产品采用标准的 DIN 35mm 导轨式安装。

6 接线与安装

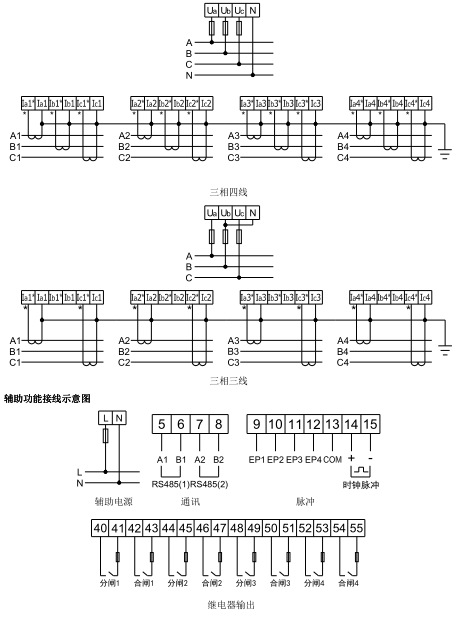

     电压电流接线示意图
undefined
注:1. EP1-EP4 为电能脉冲,COM 为电能脉冲公共端。

2.继电器输出从左到右,每四芯为一组。以(40,41)(42,43)为例,接线注意事项如下:
2.1 跳闸时需往41 引入电压,40 接对应断路器控制端。
2.2 42、43合闸端子可用于控制电操机构等特定装置合闸。
2.3 41、43 端子接的保险丝耐压值应大于当前电压系统的电压等级,额定电流为 3-5A。



7 功能说明
7.1 有功电能计量
每块计量板均精确计量每一用户总用电量,且反向计入正向。
7.2 继电器控制
7.2.1 无费关断(预付费控制)
当用户用电时,递增用户总用电量,并递减计量用户剩余电量。当用户剩余电量为 0 时,计量表自动拉
闸断电,只有用户购电后才可恢复用电。
7.2.2 定时断电(时控)
多用户计量表可对用户用电进行时间控制,计量表通过后台管理软件,设定自动断电、上电时间,方便
对用户的用电管理。
7.2.3 超负荷断电(负控)
多用户计量表可设置用户的最大负荷功率,当用户的实际功率大于设定值时,计量箱自动切断该户供电
电路,功率未超过最大负荷功率设定值,并且客户有恶性负载识别需求,计量箱可自动判断,如判断是恶性
负载,则切断该用户供电,一段时间后(可设定),可自动恢复供电,当恢复次数超过设定值时,不能自动恢
复供电,用户必须手动清零恢复次数方可供电。
7.2.4 强制断电 (强控)
多用户计量箱可以由后台管理系统今次那个强制断电、送电控制、使管理中心可以及时的处理突发事件。
注意:以上四种控制中,当强控打开时,其它控制均无效。



8.常见故障排查
8.1无法通讯
检查通讯线连接是否可靠,485A,485B 是否对应连接;
进入菜单设置项观察地址与波特率选项是否设置正确;
用万用表测量 485A,485B 口的电压是否为 4V 左右,若改箱体已接入 485 总线,测量时需先将箱体的 485
线与总线脱离。
8.2 仪表测量电压电流不正常
检查接线是否正确,接头处是否压紧。
8.3 功率测量不正常
检查进线 ABC 相序是否正确。
