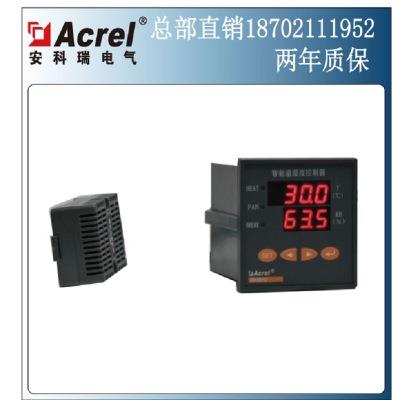

WHD72-11
WHD72-11

WH系列温湿度控制器



1 概述
        温湿度控制器产品主要用于中高压开关柜、端子箱、环网柜、箱变等设备内部温度和湿度的调节控制。可有效防止因低温、高温造成的设备故障以及受潮或结露引起的爬电、闪络事故的发生。产品分为:WH普通型系列、WHD智能型系列。
        普通型温湿度控制器采用进口高分子温湿度传感器,结合稳定的模拟电路及开关电源技术制作而成。继电器动作、加热器故障电源等工作状态均由LED指示,用户一目了然,产品稳定可靠,能长期工作于强电磁场等恶劣环境中。
        智能型温湿度控制器以数码管方式显示温湿度值,有加热器、传感器故障指示、变送功能、带有RS485通讯接口可供远程监控,用户可通过按键编程自行设定系统参数。该仪表集测量、显示、控制及通讯于一体,精度高、测量范围宽,是一种适合于各个行业和领域的温湿度测量控制仪表。
        产品符合国标GB/T15309-1994。


2 工作原理
        温湿度控制器主要由传感器、控制器、加热器(或风扇等)三部分组成,其工作原理如下图所示:

        传感器检测箱内温湿度信息,并传递到控制器由控制器分析处理:当箱内的温度、湿度达到或超过预先设定的值时,控制器中的继电器触点闭合,加热器(或风扇)接通电源开始工作,对箱内进行加热或鼓风等;一段时间后,箱内温度或湿度远离设定值,控制器中的继电器触点断开,加热或鼓风停止。除基本功能外不同型号还带有断线报警输出、变送输出、通信、强制加热鼓风等辅助功能。

3 产品介绍

WHD系列智能型温湿度控制器
3.1 型号说明

    undefined

3.2 技术指标

技术参数指   标测量范围温度-40.0℃~+99.9℃湿度20%RH~90%RH精度温度±3℃湿度±5%RH变送输出DC4-20mA或DC0-20mA控制参数设定范围加热升温-40.0℃~+40.0℃鼓风降温0.0℃~+100.0℃湿度控制20%RH~90%RH可设回滞量1~40(℃或%RH)输出触点容量5A/AC250V(无源接点)通讯接口RS485,Modbus-RTU协议工频耐压电源与外壳可触及金属件/电源与其它端子组2kV/1min(AC,RMS)绝缘电阻≥100MΩ辅助电源电压AC 85~265V DC 100~350V功耗基本功耗(≤0.8VA)+继电器功耗(每路≤0.7VA)平均无故障工作时间≥50000小时工作环境(控制器)温度-10℃~+55℃湿度≤95%RH,不结露,无腐蚀性气体海拔≤2500米

回滞量:温湿度控制过程中,执行部件(加热器或风扇)启动工作时的温度或湿度值与停止工作时的温度或湿度值之差称为回滞量。

3.3 产品规格
WHD48智能型温湿度控制器
    undefined

    WHD90R智能型温湿度控制器
     undefined

可带辅助功能:故障报警“-J”、通信“-C”、变送“-M”。

WHD46智能型温湿度控制器
   undefined
