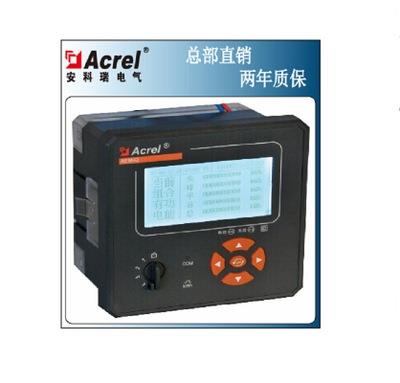

AEM96
AEM96

嵌入式安装电能计量装置

1、概述

    嵌入式安装电能计量装置是针对电力系统、工矿企业、公用设施的电能统计、管理需求而设计的一款智能仪表,集成了全部电力参数测量及全面的电能计量及考核管理,提供上24时、上31日以及上12月的各类电能数据统计。带有开关量输入和继电器输出可实现“遥信”和“遥控”功能,并具备报警输出。带有RS485通信接口,采用MODBUS-RTU协议,可广泛应用于各种控制系统,SCADA系统和能源管理系统中。

2、产品规格

          型号

功能特性

AEM96

AEM42

显示方式

液晶屏

三相电压

三相电流

电网频率

有功功率

无功功率

视在功率

功率因数

零线电流


电压总谐波


电流总谐波


最大需量

有功电能

无功电能

复费率电能

历史电能统计

开关量

2DI/2DO


4DI/2DO


通讯

RS485/Modbus-RTU



注  1.“■”为标配功能;“□”为选配功能;

   2:复费率电能:2套时段,4费率、12日时段、电能数据历史统计功能、最大需量及发生时间、开关量,支持报警输出。

3、技术参数

                 型号

参数

AEM96

AEM42

接线方式

三相三线、三相四线



参比电压Un

AC220V、AC100V、AC57.7V

测量范围

0.7Un~1.3Un

极限电压

1.9Un

功耗

<0.05VA(单相)

阻抗

>2MΩ

精度等级

RMS精度0.2

测量范围

1.5(6)A

功耗

<0.05VA(单路额定电流)

精度等级

RMS精度0.2

功率

有功、无功、视在功率,精度0.5

电网频率

45~65Hz,精度0.2

电能

有功电能 (准确度等级0.5S)

无功电能(准确度等级2级)

时钟精度

≤0.5s/d

电量脉冲输出

1路有功光耦输出、1路无功光耦输出

开关量输出

2路继电器输出

开关量输入

2路光耦输入(96型)4路光耦输入(42型),有源+12V

接口与通信规约

RS485口: Modbus RTU规约

通信地址范围

Modbus RTU:0~ 247;

波特率

选配低速(支持600bps~9600bps)或高速(600bps~38400bps)

工作温度

-25℃~+60℃

极限工作温度

-35℃~+70℃

相对湿度

≤95℅(无凝露)

工作电源

交直流两用电源(范围:AC85V~265V,DC100-380V)

功耗:≤1W,2VA



4、外形及开孔尺寸(单位:mm)

●AEM96嵌入式电能安装电能表

         undefined

                           主视图                                    左视图                          开孔尺寸

●AEM42嵌入式电能安装电能表

undefined


                    主视图                                左视图                            开孔尺寸



3.5 接线端子

●电压、电流信号端子

 undefined



                           三相四线 (3CT)                               三相三线 (2CT)

 undefined


                   三相四线 (3PT、3CT)                     三相三线(2PT、2CT)

● 开关量输入/输出端子

undefined

           开关量输出                          96型 开关量输入                      42型开关量输入

● 电源端子、零线电流信号端子、RS485通讯端子、脉冲输出端子

undefined
