WH系列温湿度控制器

1 概述
        温湿度控制器产品主要用于中高压开关柜、端子箱、环网柜、箱变等设备内部温度和湿度的调节控制。可有效防止因低温、高温造成的设备故障以及受潮或结露引起的爬电、闪络事故的发生。产品分为：WH普通型系列、WHD智能型系列。
        普通型温湿度控制器采用进口高分子温湿度传感器，结合稳定的模拟电路及开关电源技术制作而成。继电器动作、加热器故障电源等工作状态均由LED指示，用户一目了然，产品稳定可靠，能长期工作于强电磁场等恶劣环境中。

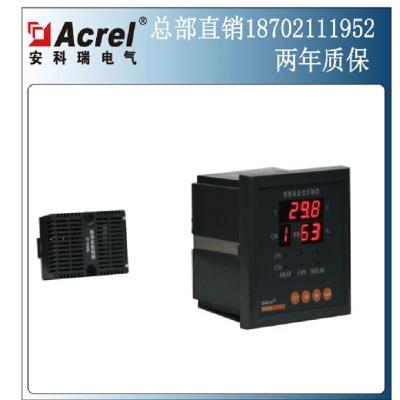

        智能型温湿度控制器以数码管方式显示温湿度值，有加热器、传感器故障指示、变送功能、带有RS485通讯接口可供远程监控，用户可通过按键编程自行设定系统参数。该仪表集测量、显示、控制及通讯于一体，精度高、测量范围宽，是一种适合于各个行业和领域的温湿度测量控制仪表。
        产品符合国标GB/T15309-1994。


2 工作原理
        温湿度控制器主要由传感器、控制器、加热器（或风扇等）三部分组成，其工作原理如下图所示：

        传感器检测箱内温湿度信息，并传递到控制器由控制器分析处理：当箱内的温度、湿度达到或超过预先设定的值时，控制器中的继电器触点闭合，加热器（或风扇）接通电源开始工作，对箱内进行加热或鼓风等；一段时间后，箱内温度或湿度远离设定值，控制器中的继电器触点断开，加热或鼓风停止。除基本功能外不同型号还带有断线报警输出、变送输出、通信、强制加热鼓风等辅助功能。

3 产品介绍
