项目名称：北京昆仑饭店电力监控系统的设计与应用

项目地点：北京

实施时间：2013年3月

项目简介：

昆仑饭店,位于北京朝阳区新源南路,是我国第一家由中国人自己设计建造和管理的五星级饭店,是由锦江国际管理有限公司管理的具有国际水准的五星级豪华商务型饭店. 安科瑞电气股份有限公司于2013年3月承接北京昆仑饭店电力监控系统的设计与实施.

系统实现的功能：

本项目监控范围为地下配电室的210块表；低压部分共180块仪,高压部分30块仪表；高压部分距离监控中心值班室有近两百米距离,其中多功能表10根总线,微机保护2根总线,共12根总线将仪表接至监控中心的16口串口服务器；低压部分与监控中心只一墙之隔,现场仪表通过485总线走地沟接至监控中心16口串口服务器.再将数据传输至监控中心主机,实现数据的采集,处理,显示,存储以及上传和设备的监督和控制.

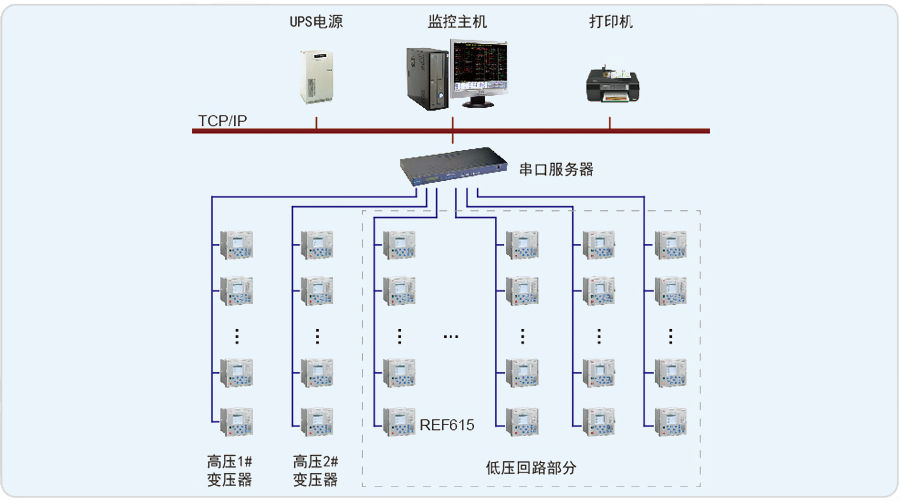

现场设备层设备为188台电力仪表.这些设备分别根据设计要求安装在相应的配电回路上.通过RS-485接口实现与上位机系统的数据交互.多功能表和保护装置的通讯规约为Modbus-RTU,通讯管理层由1台Nport-5630-16串口服务器构成.串口服务器将RS-485总线协议转换为工业以太网协议,通过TCP/IP与站控管理层主机相连,构建数据链路.通讯管理层设备均安装在电气值班室的值班人员操作台中,与站控管理层设备安装在一起; 站控管理层设备为华北工控主机、显示器、HP打印机以及山特UPS电源,均安装在电气值班室的操作台中.通过安装在主机上的Acrel-2000电力监控系统软件实现对现场仪表数据的采集、处理以及各种人机交互功能.上位机软件采用Acrel–2000电力监控软件,通过软件进行设备配置、数据库变量配置、界面设计等,完成了在上位机软件监控及电力监控的功能.

本项目地下配电室提供整个昆仑饭店的所需电力,基于ACREL-2000的电力监控系统后台,实现了对整个配电监控系统的实时监控.
