ASJ50-GQ电压监测装置
ASJ50-GQ电压监测装置

自复式过欠压保护器

ASJ10-GQ 系列自复式过欠压保护器

快速选型表

undefined

标注电气符号:







产品概述

ASJ10-GQ系列自复式过欠压保护器(以下简称ASJ),适用于单相交流电压230V或三相电压400V,频率50Hz,额定工作电流至63A及以下的用户或负载。由中性线故障引起的单相或三相线路过、欠电压时,保护器对用电设备进行保护。

ASJ系列产品集线路过电压、欠电压保护功能和线路正常电压自动延时复位功能。产品主要应用于住宅分户箱进线或单相或三相用电设备配电线路的保护,产品体积小、精度高、结构紧凑、安装方便,是民用建筑领域中的安全保护装置。

执行标准

JB/T 12762-2015自恢复式过欠压保护器

主要技术参数

●工作电压:AC230V(相电压)、频率50Hz/60Hz

●产品规格:25A、32A、40A、50A、63A

●过压动作切断值:AC275±5VAC

●过压恢复值:AC255±5VAC

●欠压动作切断值:AC160±5VAC

●欠压恢复值:AC195±5VAC

●断电后送电延时:30s±5s

●欠压动作时间:1s

●过压动作时间:

undefined

●自身功耗:≤3W

●电气机械寿命:≥10,000次

●外形尺寸:

●ASJ10-GQ-1P:87.5x36x67(长x宽x高)

●ASJ10-GQ-3P:87.5x72x67(长x宽x高)

产品特性

●体积小,切换功率大,最大电流63A;

●内嵌高性能MCU能准确测量电压值;

●磁保持力大,耐振动冲击,接触电阻(压降)小,自耗小,工作可靠。

●线路发生过电压、欠电压时切断线路,线路电压恢复正常经延时后自动复位接通线路,无需人工操作。

●电压测量范围:AC50V-290V,频率50Hz/60Hz,产品功耗不大于3W。

●冲击耐受电压:2.5KV。

●工作状态通过保护器双色二极管指示,绿灯常亮-电压正常;红灯快闪-过压;红灯慢闪-欠压;红灯常亮-断相/故障。

●继电器输出容量:能承受120%壳架电流等级电流的过电流。

●接线方式:上进下出方式。

●产品安装在户箱主开关出线侧。

产品规格型号

undefined

外形及安装尺寸

单相自复式过欠压保护器产品外形结构及尺寸如图1所示。三相自复式过欠压保护器产品外形结构及尺寸如图2所示。

     undefined              undefined

                 图1                                        图2

别墅图例(一)

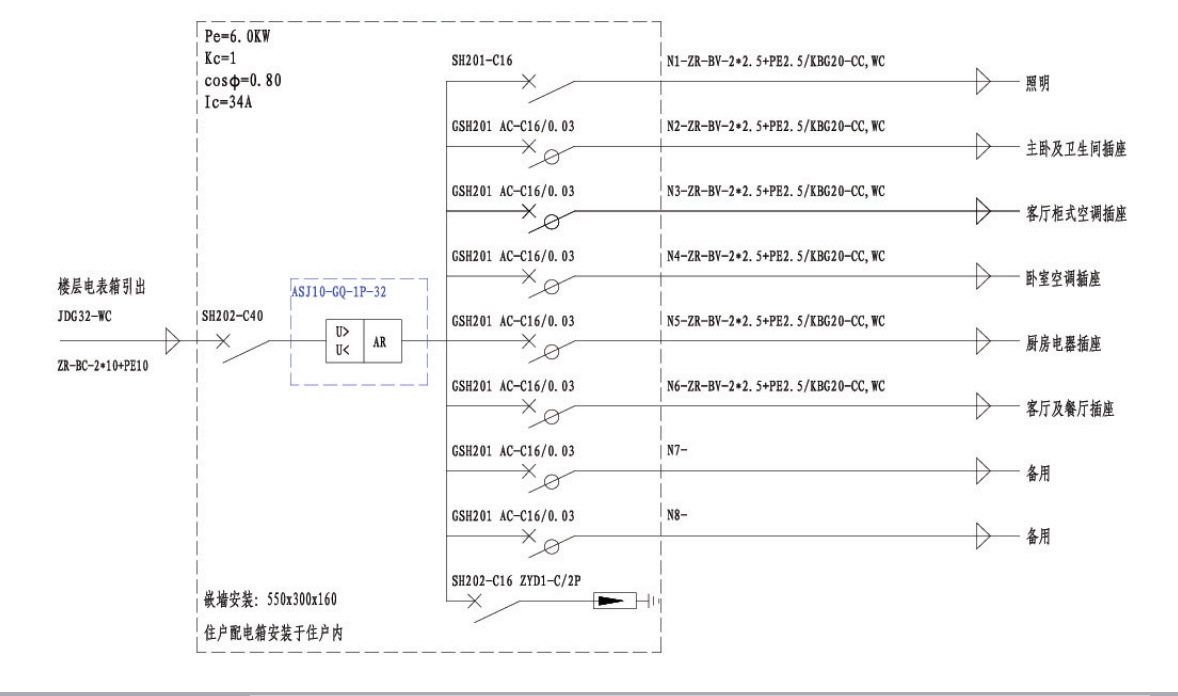

undefined



别墅图例(二)

undefined









别墅图例(三)

undefined




别墅图例(四)

undefined

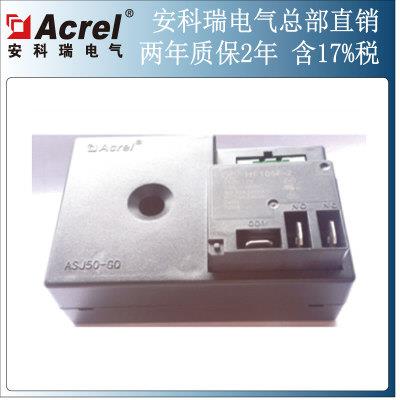

ASJ50-GQ空调压缩机电压监控装置

产品概述

ASJ50-GQ空调压缩机电压监控装置(以下简称监控装置),适用于单相交流电压220V、频率50Hz/60Hz的用户或负载。当线路发生过、欠电压时,监控装置对设备进行保护。

监控装置集线路过电压、欠电压保护功能和线路正常电压自动延时复位功能。产品产品体积小、精度高、结构紧凑、安装方便。

执行标准

GB/T 14598.127-2013 量度继电器和保护装置 第127部分 过/欠电压保护功能要求

主要技术参数

●额定电源电压:220VAC、50/60Hz(默认60Hz)

●过电压动作门限:120%Ue±2.5%

●过电压恢复门限:115%Ue±2.5%

●欠电压动作门限:80%Ue±2.5%

●欠电压恢复门限:85%Ue±2.5%

●动作时间:1s±0.1s

●复位时间:180s±5%

●额定绝缘电压:300V

●最大功耗:2VA

●触点形式:1Z(NO) 20A  240VAC

●1Z(NO) 10A  240VAC

●工作环境温度:-10℃~+55℃

●存储环境温度:-25℃~+70℃

●湿度:≤95% 不结露

●海拔:≤2000m

●工作场所:无雨雪直接侵袭、无腐蚀性气体和剧烈震动的场所

●防护等级:IP30

●污染等级:3级

●安装类别:Ⅲ

●外形尺寸:77x51.5x25(长x宽x高)

产品特性

●内置高性能处理器,高可靠性,抗干扰能力强。

●线路发生过电压、欠电压时切断线路,线路电压恢复正常经延时后自动复位接通线路,无需人工操作。

●频率50Hz/60Hz通用,产品功耗不大于2VA。

●电气寿命:10000次。

●孔径安装。

外形及安装尺寸

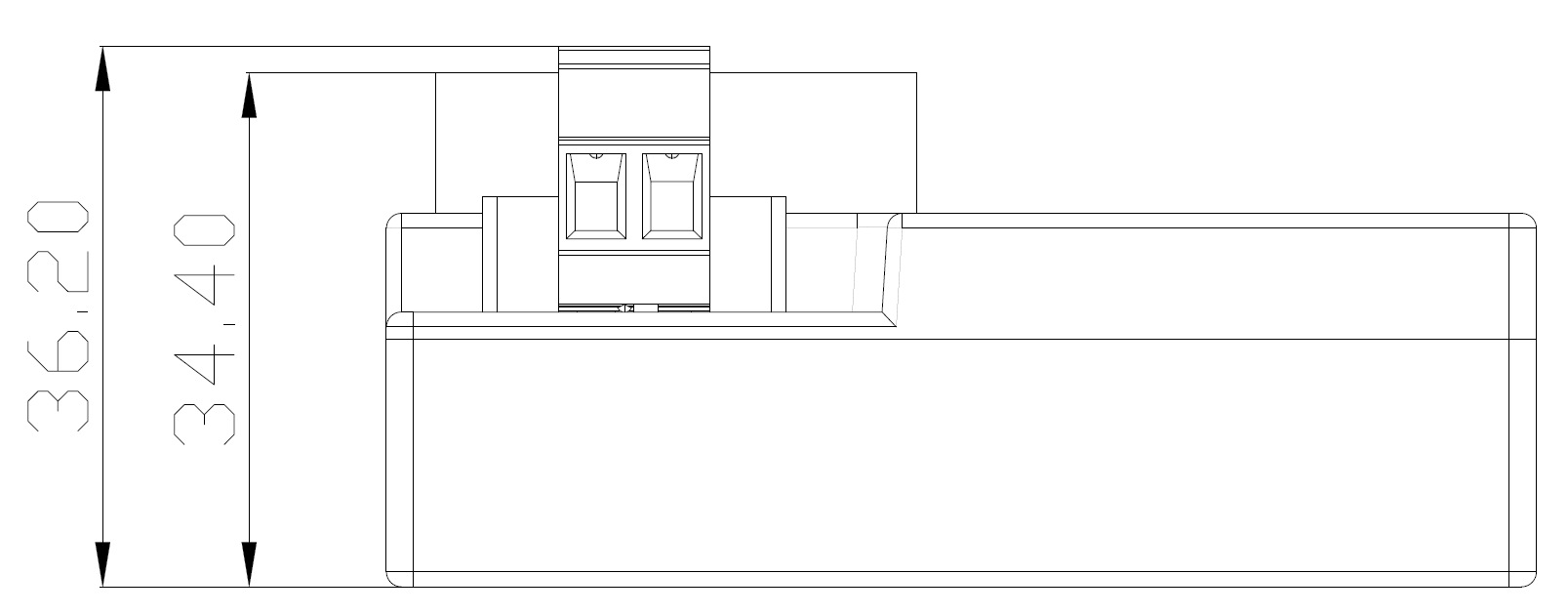

空调压缩机电压监控装置产品外形结构及尺寸如图1所示。

undefined

undefined
