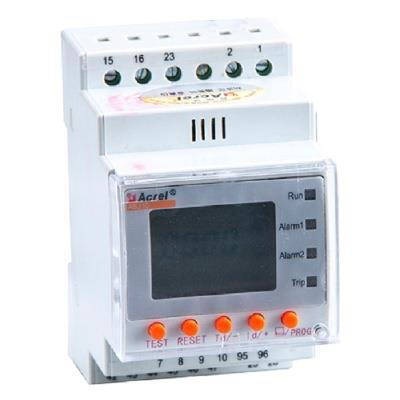

安科瑞ASJ10-AI/H2D1单相电流继电器
安科瑞ASJ10-AI/H2D1单相电流继电器

ASJ系列数字式量度继电器

1 概述
  ASJ系列数字式量度继电器(以下简称继电器),采用32位高性能CPU,实时采样三相交流电流、三相交流电压信号,采用有效值计算方法,在较宽的频率范围内实现了较高精度的测量。集成有多种保护功能,仅需简单选择即可实现保护的投入或退出、报警或跳闸;精度高、功耗小、动作快、返回系数高、无抖动,可用于需要电压监控(电压型:如发电机、变压器和输电线的继电保护等)或电流监控(电流型:如电动机、变压器和输电线的过负荷和短路保护线路中)的场合,作为过电压、欠电压、过电流、欠电流、过频率、欠频率保护的闭锁动作元件或启动元件。

2 型号说明

3 通用技术条件

技术参数指     标
通讯RS485接口、Modbus-RTU协议
辅助电源AC85~270V/DC100~350V,功耗5VA
安全性工频耐压:电源、电压、电流输入回路之间AC2kV/1min,50Hz
绝缘电阻:输入、输出端对机壳>100MΩ
环境工作温度:-10℃~+55℃
储存温度:-20℃~+70℃
相对湿度:5%~95%不结露
海拔高度:≤2000m
污染等级2级
防护等级IP20
安装类别III级

4 产品特性

                        型  号电   流电   压频率
功  能ASJ10-AIASJ10-AI3ASJ10-AVASJ10-AV3ASJ10-F
信号二次侧1A、5A


输入AC100V、220V、380V

测量0-10A


范围0.1-1.2Ue



20-70Hz



过载持续1.2倍,瞬时10倍/5秒


倍数持续1.2倍,瞬时2倍/1秒

保护起动超时、欠载、短路


功能过载(定时限、反时限)



欠压、过压



欠频率、过频率




不平衡



断相




相序



继电器输出数量3常开或2常开1常闭
触点容量AC250V 3A或DC30V 3A



5 外形及尺寸(mm)

undefined

6 接线端子

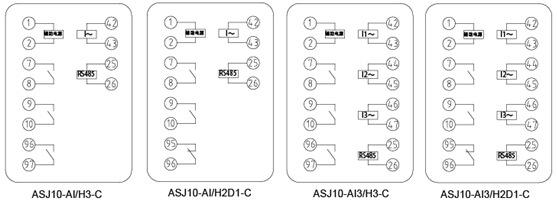

  电流继电器

undefined

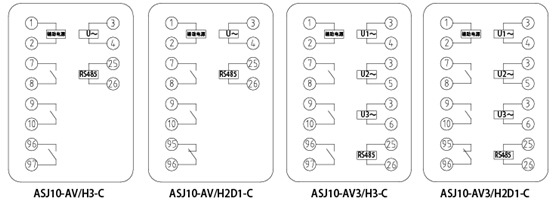

  电压继电器



undefined

  频率继电器

undefined
