ALP300 保护器

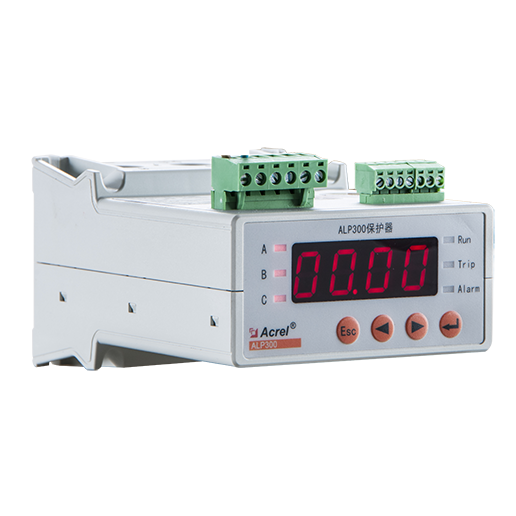

ALP300 保护器

1 概述

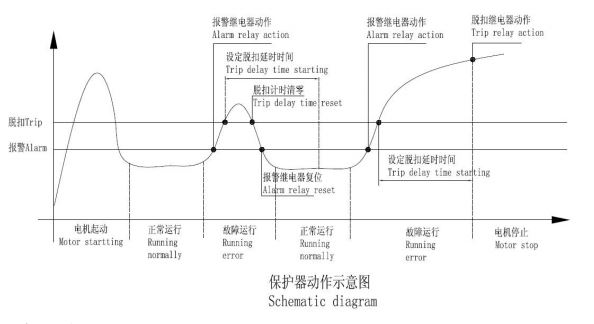

ALP300 保护器(以下简称保护器),采用最新的单片机技术,具有抗干扰 能力强、工作稳定可靠、数字化、智能化等特点。保护器能对电动机运行过程 中出现的起动超时、过压、欠压、过载、断相、不平衡、欠载、接地/漏电、阻 塞、短路、外部故障等多种情况进行保护,现场维护人员可通过数码管显示屏 快速查找故障原因。本保护器具有 RS485 远程通讯接口,DC4~20mA 模拟量 输出,方便与 PLC、PC 等控制机组成网络系统,实现电动机运行的远程监控。

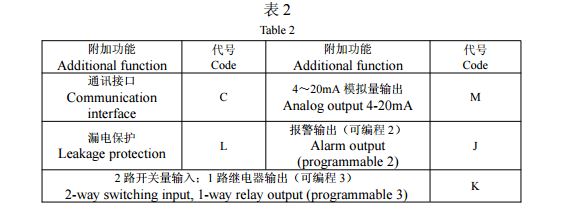

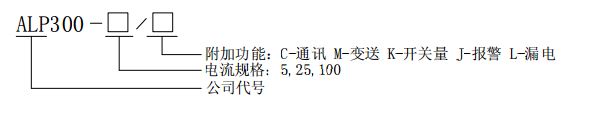

2 产品型号

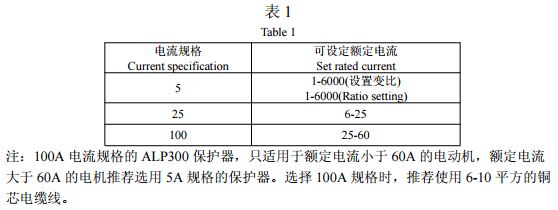

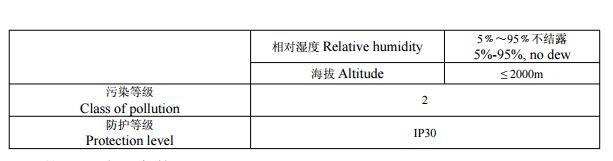

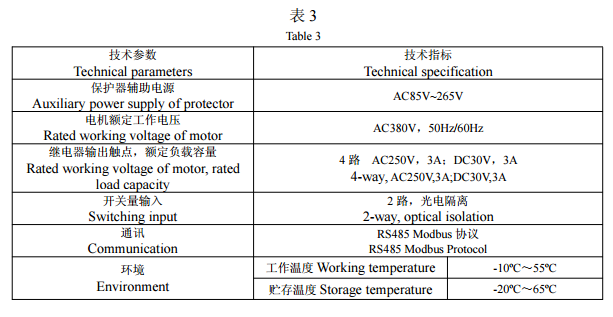

3 通用技术指标

4 外形尺寸及安装

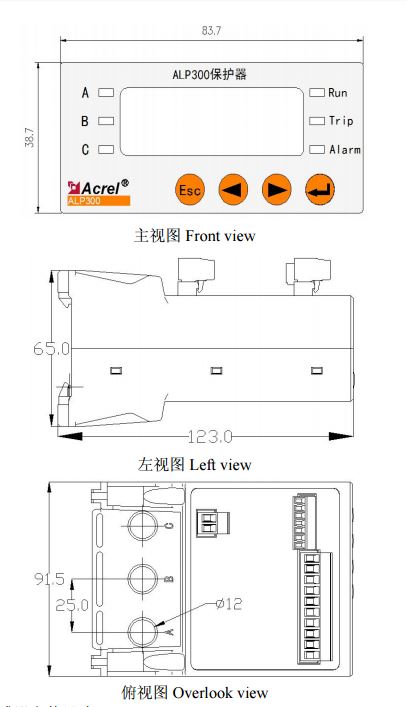

4.1 保护器安装尺寸图(单位:mm)

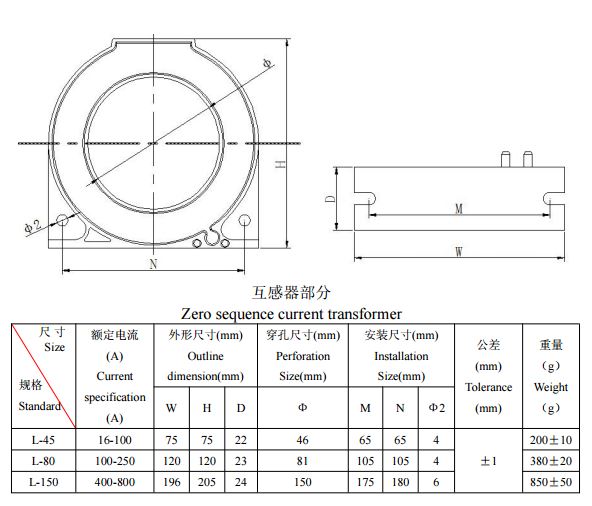

4.2 漏电互感器安装尺寸

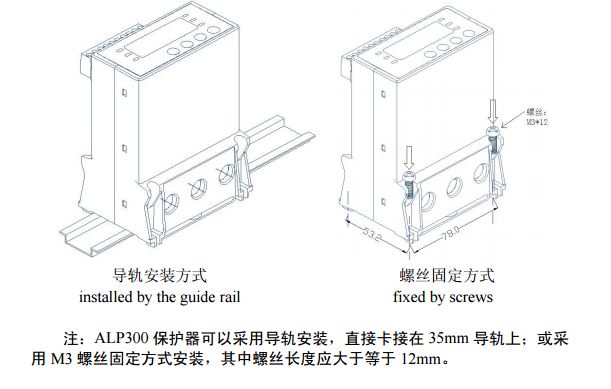

4.3 安装方法

5 通讯协议

通讯协议概述

保护器使用 MODBUS-RTU 通讯协议,MODBUS-RTU 协议详细定义了校 验码、数据序列等,这些都是特定数据交换的必要内容。MODBUS-RTU 协议 在一根通讯线上使用主从应答式连接(半双工),这意味着在一根单独的通讯线 上信号沿着相反的两个方向传输。首先,主计算机的信号寻址到一台唯一的终 端设备(从机),然后,终端设备发出的应答信号以相反的方向传输给主机。

MODBUS-RTU 协议只允许在主机(PC,PLC 等)和终端设备之间通讯, 而不允许独立的终端设备之间的数据交换,这样各终端设备不会在它们初始化 时占据通讯线路,而仅限于响应到达本机的查询信号。

6 注意事项

1、一次回路,三相电流穿线方向需一致,否则将导致接地保护出错。

2、当保护器配有接地/漏电保护功能时,从漏电互感器引入保护器的导线建议 采用屏蔽导线,否则可能导致测量数据不准确。

3、应合理设定保护器的额定电流(P055),若此设定值低于电动机的正常额定 工作电流值,则可能会导致电动机无法正常起动;高于电动机的正常额定工作 电流值,则电动机出现故障时保护器可能无法进行正常保护。

4、保护器一旦发生脱扣动作,在故障排除后,重新起动电动机前,需对保护器 进行复位,否则将无法起动电动机。

5、电机冷却时间:30分钟。电机过载保护动作后(故障显示为hEAt)由于热累 29 积,冷却后方可复位。

6、在现场实际使用中,由于保护器的参数设置不合理,可能会导致电动机一起 动就保护或无保护作用,此时,可将所有保护功能都关闭,根据保护器在电动 机正常运行时测量得到的各种参数对保护器的各种保护参数进行重新设定。

7、若保护器设定的各种保护参数是合适的,但电动机一起动保护器就动作,则 此时,可根据保护器显示的动作代码来查找故障原因。

8、保护器在出厂时的各种设置参数采用默认设置(用户特别要求除外),用户 在实际使用中可根据实际需要将各种保护功能打开,并对各种参数进行设置。

9、如果现场一次侧电流为 1000A,外置互感器为 1000A/5A,再接入保护器时, 选用电流规格为 5A 的保护器,并设置 CT 变比为 200。
