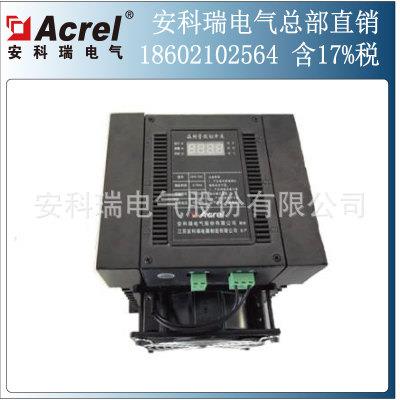

AFK-3D/80A
AFK-3D/80A

1 产品概述

低压复合开关是新一代低压无功补偿装置中的电容器投切元件,其基本工作原理是将可控硅和 磁保持继电器并联,由内部单片机控制,在投入和切除的瞬间由可控硅承担过零投切,之后由磁保 持继电器接通运行。因此,复合开关既有过零投切无涌流的优点,又具备交流接触器运行无功耗的 长处,可避免可控硅运行发热和接触器切除时有火花的缺点。 1.1 产品执行标准 GB/T 14048.4-2010 低压开关设备和控制设备 第 4-1 部分:接触器和电动机起动器 机电式接触 器和电动机起动器(含电动机保护器)

2 型号说明

undefined
注:B 型复合开关与 A 型复合开关只是尺寸不同,B 型尺寸最大额定电流 70A,其他电性能均一致,选 型需标明尺寸,不标注则默认 A 型尺寸。

3 功能特点

 可控硅耐压:可控硅耐压不低于2000V,具有过压、过流及电流瞬变保护功能。

 放电技术:电容能在2s内完成对残压的放电。

 软件过流检测技术:能够准确找出过零点,检测到谐波时不发出投入命令。

4 主要指标

4.1 工作环境条件

海拔高度:≤2000m

环境温度:-25~55℃ 5

相对湿度:40℃,20~90%

大气压力:79.5~106.0Kpa

周围坏境无导电尘埃及腐蚀性气体,无易燃易爆的介质

4.2 额定电压

三相型:AC380V±20%,50Hz±10%

分相型:AC220V±20%,50Hz±10%

电流规格:45A、55A、70A、80A

工作电源:AC220V±20%,50Hz±10%

电源电压谐波畸变率:≤5%

控制电压:可接受控制输出的直流5V-12V/10mA控制信号

本机功耗:≤3VA

动态响应时间:控制发出投入或切除信号后,1s内完成投入或切除动作

重复投切时间:自前一次切除完成后,经过2s的延时,即可再次进行投入动作

磁保持继电器机械寿命:106次
