1  概述

AIM-T500 绝缘监测仪是安科瑞电气集多年电力仪表行业的设计经验，研究开发出来用

于监测 IT 配电系统（又称不接地系统）对地绝缘状况的仪表。产品采用先进的微控制器技术，集成度高，体积小巧，安装方便，集智能化、数字化、网络化于一身。具有测量范围广、反应速度快、允许系统泄漏电容大等特点。同时，其功能丰富：绝缘故障预警、故障报警、事件记录、互联、各参数可自由设置，可用于矿井、玻璃厂、电炉和试验设备、冶金厂、化工厂、爆炸危险场所、计算机中心以及应急电源等工业场所的 IT 系统中，实时监测 IT 系统对地的绝缘状况。产品符合企业标准《IT 系统绝缘监测仪》（Q/VDCL-26-2017）的规定要求。

2  功能特点

2.1 具有对被监测 IT 系统对地绝缘电阻监测、故障预警及报警功能；

2.2 继电器报警输出、LED 报警输出等多种故障指示功能；

2.3 采用先进的现场总线通讯技术，可与上位机管理终端通讯，实时监控 IT 系统的运行状况；

2.4 具有故障事件记录功能，能够记录故障发生的时间和故障类型，方便操作人员分析系统运行状况，及时消除故障。

2.5 应用范围广，适用于交流、直流以及交直流混合 IT 系统的绝缘监测。

2.6 自检功能。可一键实现仪表硬件电路的故障自检。

2.7 断线监测功能。实时监测 PE/KE 功能接地线连线状况。

2.8 手动/自动复位自由选择。

2.9 测量范围广、允许系统泄漏电容大。

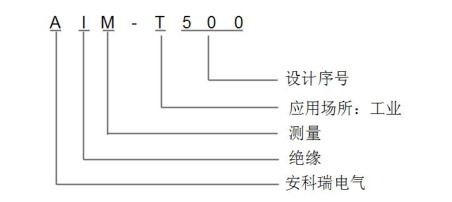

3  型号说明

例如：

AIM-T500

产品：绝缘监测仪

应用场所：工业场所

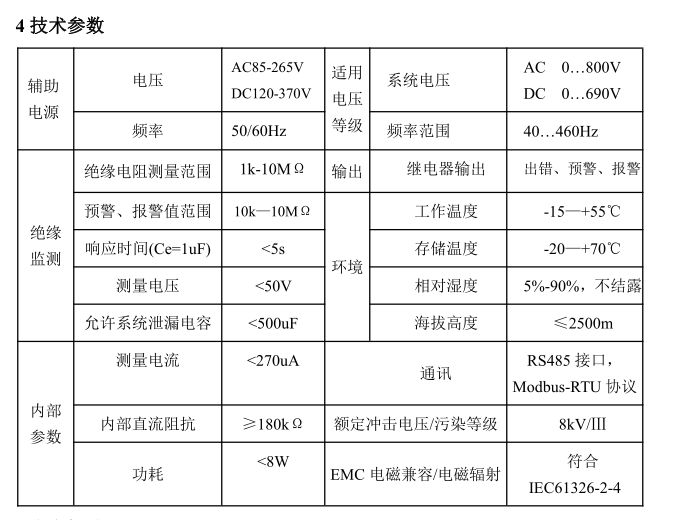

5  参考标准

5.1 IEC 61557-8-2007《交流 1000V 和直流 1500V 以下低压配电系统电气安全 防护检测的试验、测量或监控设备 第 8 部分：IT 系统用绝缘监测装置》；

5.2 GB/T 18286.24-2010/IEC 61326-2-4:2006 《测量、控制和实验室用的电设备 电磁兼容性要求 第 24 部分：特殊要求 符合 IEC 61557-8 的绝缘监控装置和符合 IEC 61557-9 的绝缘故障定位设备的试验配置、工作条件和性能判据》

6  安装与接线

6.1 外形和尺寸

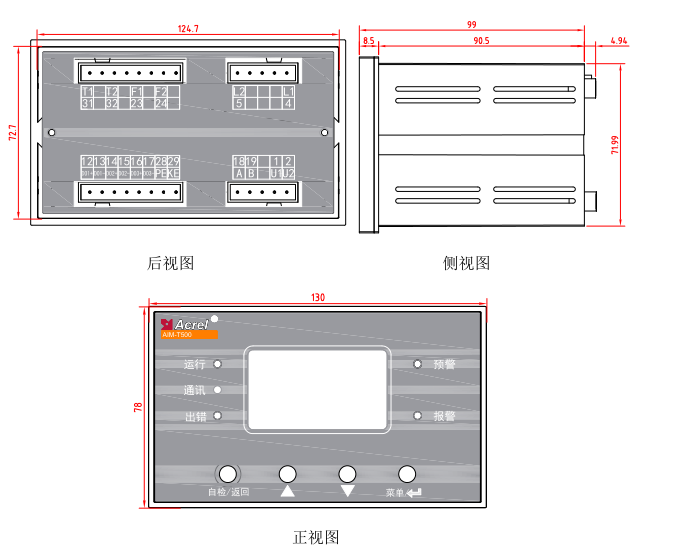

AIM-T500 外形与安装尺寸（单位：mm）

上图依次为嵌入式安装的绝缘监视仪 AIM-T500 的后视图、侧视图与正视图。

6.2 安装方法

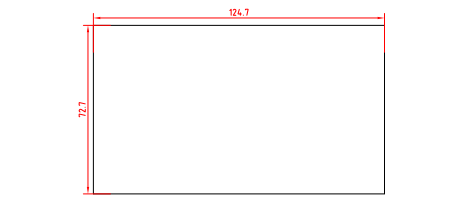

AIM-T500 安装方法

AIM-T500 绝缘监测仪采用嵌入式安装，上图为绝缘监视仪开孔尺寸图。

6.3 接线方法

AIM-T500接线方法

上排端子：T1、T2（31、32）为自检端子，能判断仪表的电阻测量是否准确，该功能必

须在不接入直流系统的情况下使用，短接 T1、T2，会显示仪表测量结果。F1、F2（23、24）

为互联端子，当两套不接地系统互联时，接入 F1、F2 的仪表将停止工作，由另外一个仪表单独监测。 L1、L2（4、5）接入被监测 IT 系统（无中性线的三相或单相 IT 系统时接入任意 2相；有中性线的三相 IT 系统时 L1 和 L2 都接在中性线上；单相直流系统时，L1 接在正级，L2 接在负极。）

下排端子：KE、PE（28、29）为仪表功能接地线，需分别连接至现场等电位接地端子排；

U1、U2（1、2）端子为仪表辅助电源接口；A、B(18、19)端子分别为 RS485 通讯的 A、B 线

接口，用于与上位机通讯；D01+和 D01-（12、13）, D02+和 D02-（14、15）, D03+和 D03-

（16、17）,为 3 组继电器输出，分别对应错误报警、故障预警、故障报警两种故障输出。

6.4 注意事项

6.4.1 绝缘监测仪采用嵌入式安装，可安装于配电柜中。

6.4.2 安装接线时应按接线图进行接线，接线最好用针式套接头压接后，再插入仪表相应端子并将螺钉拧紧，避免因接触不良而导致仪表工作不正常。

6.4.3 通讯接线

该绝缘监测仪提供异步半双工 RS485 通讯接口，采用 MODBUS-RTU 协议，各种数据信

息均可在通讯线路上传送。理论上在一条线路上可以同时连接多达 128 个仪表，每个仪表均可通过菜单设定其通讯地址以及波特率。

与上位机系统通讯连接时建议使用屏蔽双绞线，每芯截面均不应小于 0.5mm 2 ，分别接 A、B，屏蔽层接大地，布线时应使通讯线远离强电电缆或其他强电场环境。建议最末端绝缘监测仪的 A、B 端子之间并联添加匹配电阻，推荐阻值为 120Ω。

6.4.4 继电器输出不携带电源，报警器（或警示灯）需额外配置独立供电。

7  编程与使用

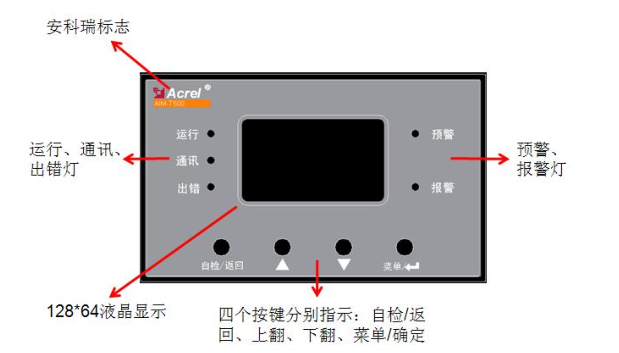

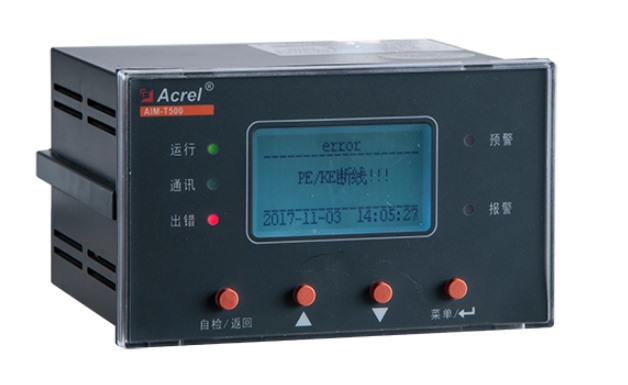

7.1 面板说明

AIM-T500 面板

7.2 LED 指示说明

5 个 LED 指示灯用于指示绝缘监测仪状态：

“ 运行” ：装置正常运行时，指示灯闪烁，闪烁频率约为每秒一次。

“ 通讯” ：当装置有通讯数据收发时，指示灯闪烁。

“ 出错” ：当装置 PE、KE 断线时，指示灯闪烁。

“ 预警” ：当监测的绝缘电阻值小于预警值时，预警指示灯闪烁。

“ 报警” ：当监测的绝缘电阻值小于报警值时，预警和报警指示灯闪烁。

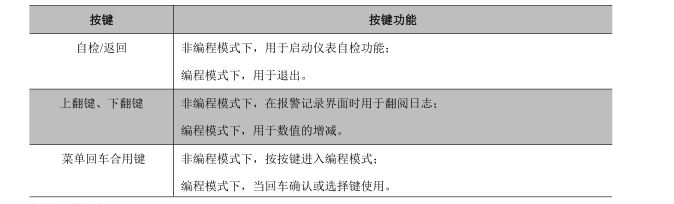

7.3 按键功能说明

装置共有四个按键，分别为自检/返回、上翻键、下翻键、菜单/回车。

7.4 按键操作说明

7.4.1 主界面下按键操作

(1)开机默认进入主界面。如果不进行其它按键操作，则系统进入主界面并运行。主界面显示绝缘电阻值，泄漏电容值和当前系统时间。

(2)查看报警记录。在主界面下，按“上键”或“下键”可进入事件记录查询界面，便可

通过“上键”或“下键”翻页，依次查询最近最多 20 条故障记录情况。第 1 条记录为最新的记录，第 20 条记录为最老的记录。

(3)仪表自检。按下“自检”键，监测仪将启动自检程序，模拟绝缘故障和系统出错。5个 LED 灯同时亮，并且继电器闭合，2s 左右之后会显示自检结果，以检测仪表报警等功能是否正常。

7.4.2 参数设置

（1）进入菜单

在正常运行情况下，按“回车”键，进入密码输入页面。通过“上翻键”和“下翻键”

设置数字大小，输入正确密码后，按“回车”便可进入菜单，否则会显示“密码错误”，1s

后自动返回。

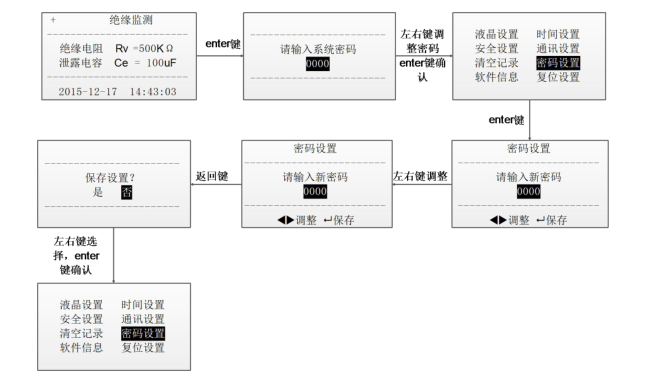

(2) 密码设置

进入菜单后选择选项[密码设置]，按“上键”“下键”对系统密码进行重设（支持长按）。

按“返回”键选择退出，此时可选择是否保存设置，按“回车”键确认并退出。操作示例如

下：

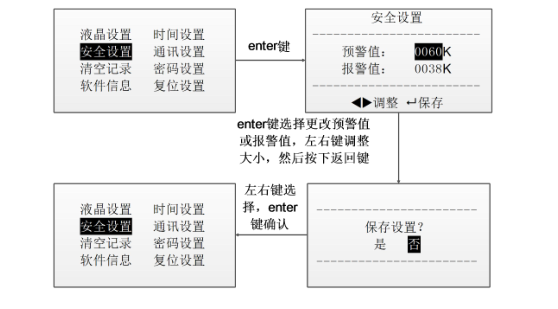

(3) 报警设置

报警设置是对系统绝缘预警值、绝缘报警值的大小进行设置，和“密码设置”属于同一级的菜单，进入步骤相同。下面对绝缘预警值和报警值的设置进行操作演示。（系统默认报7警值 38K，预警值 60K）

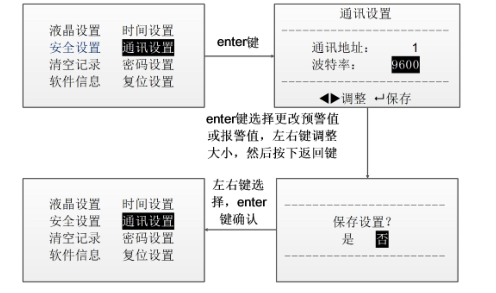

(4) 通讯设置

将通讯地址与波特率设置，示例如下：

（5）其它信息的设置

绝缘监测仪还包括“时间设置”、“液晶设置”、“电容设置”等功能，这些参数

的设置与上述的操作类似，这里不再重复举例。

（6）清除记录

此功能用于清除故障记录的信息。

（7）软件信息

此功能用于查看软件信息。

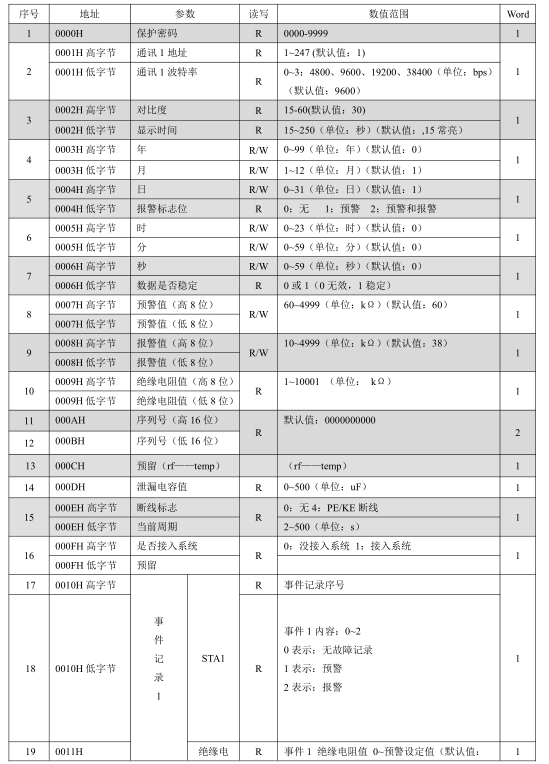

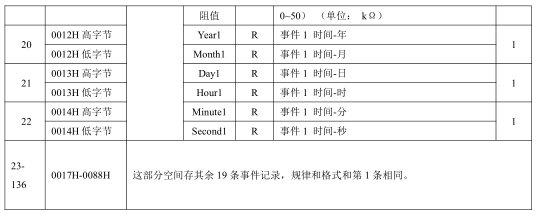

8. 通讯地址表

9. 典型应用

典型接线图
