IT配电监测系统
IT配电监测系统

系统简介:

随着电子医疗设备在医院领域的广泛应用,漏电流对病人构成的威胁也越来越突出,尤其在手术室、重症监护室等些生命攸关的场所,病人在手术中或麻醉状态下,各种电极、传感器深入人体内各部位,微小的漏电流都有可能导致病人出现意外.因此,对于医院这类特殊场所的电气设计,应严格按照国家标准和规范要求,采用隔离系统供电.

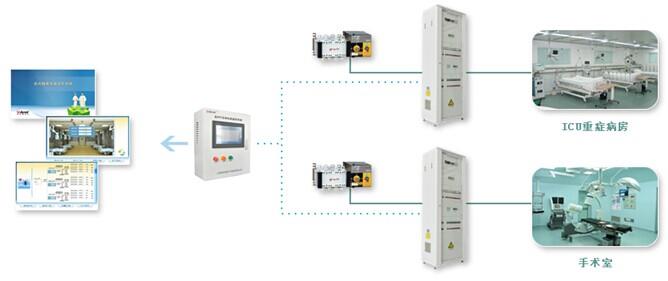

安科瑞医用隔离电源绝缘监测系统基于触摸屏软件设计,软件具有远程测量、绝缘异常告警、远程参数设置和远程自检等功能,为医院2类场所隔离电源系统的集中监控提供了强大的系统集成能力,适用于医院的手术室、ICU(CCU)监护病房等重要场所,能对这类场所隔离电源系统的绝缘状况进行安全、可靠、连续的监测、预警提供全面解决方案.

现场设备层:

对医疗场所隔离电源系统的绝缘状况进行安全、可靠、连续的监测、预警,可采用AIM-M100/200绝缘监测仪及配套的保护型电流互感器、AID100/120/130报警与显示仪、直流稳压电源DR-60-24/ACLP10-24、ASG100测试信号发生器、AIL100绝缘故障定位仪、ASG100测试信号发生器,以及AITR系列隔离电源变压器、GGFO/I系列医用隔离电源柜等.

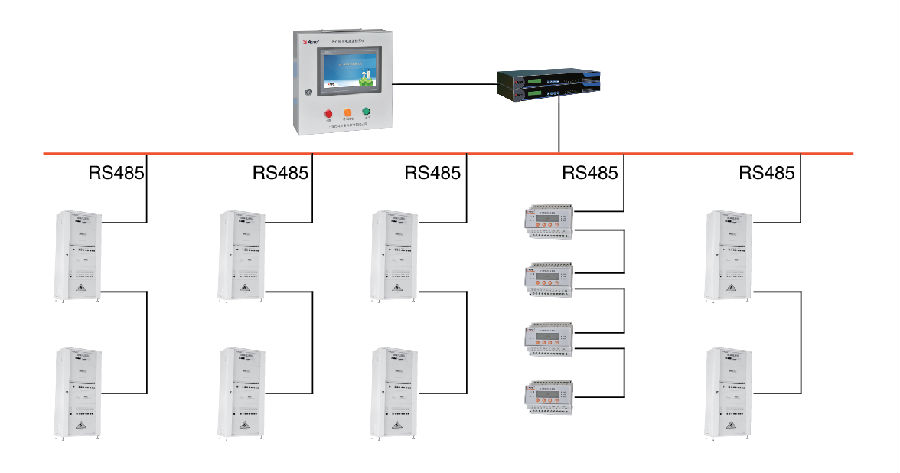

典型组网方案:


系统主要功能:

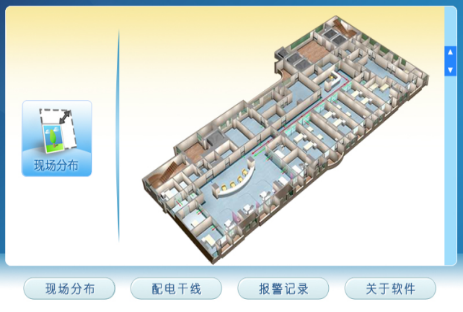

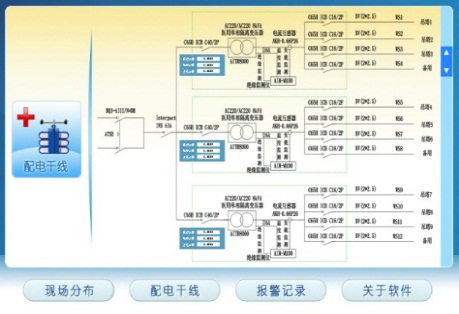

一次图和现场分布显示:

系统具有一次图及现场分布图显示功能,能直观的了解并及时地发现IT供电系统的报警地点或区域,从而方便专业人员及时到达现场进行故障排查.


实时数据采集与显示:

系统实时采集分散安装于各隔离电源柜/箱中绝缘监测仪表和绝缘故障定位仪表的数据,采实时监测IT供电系统对地绝缘电阻、变压器负荷电流、变压器绕组温度、断路器和分闸状态等;

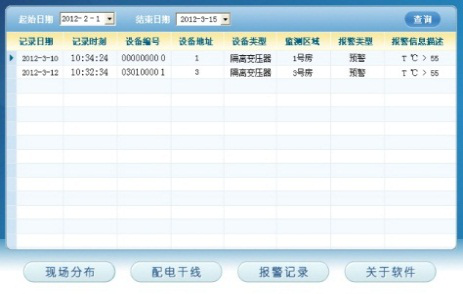

故障报警:

实时监测各回路运行状态如绝缘故障、过载故障、超温故障以及接线断线故障等,一旦出现异常告警,立即启动监控系统的声光报警器,在显示界面上弹出故障地点、发生时间、故障类型、监测值等报警信息,并存储和记录.及时提醒相关运维人员故障处理.

图形显示功能:

系统可以通过曲线显示各套隔离电源系统的绝缘状况、负载状况,隔离变压器的温升状况,以及它们的变化趋势,便于管理人员分析和了解各电源系统的运行变化情况,针对性的对系统进行维护和保养.

远程参数设置和查询:

通过系统,可根据要求远程调整和设置各医用隔离电源系统中绝缘监测仪的各类报警参数阈值,也可以查看这些报警参数值.


系统产品选型:

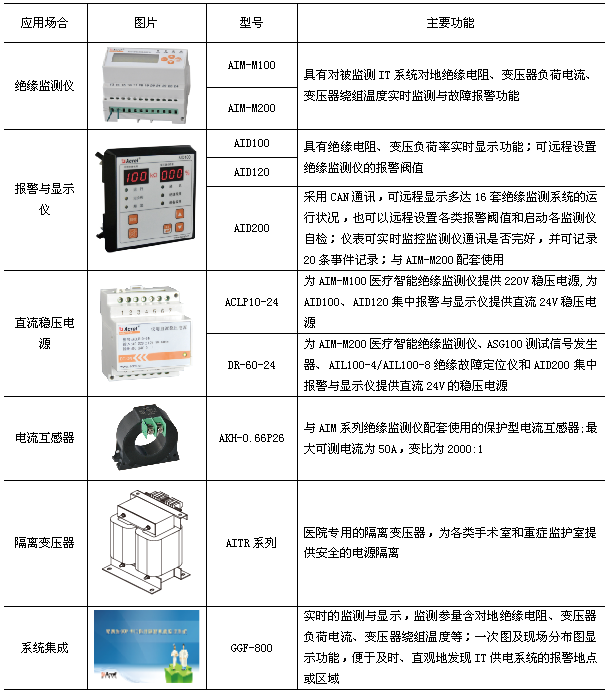

不带绝缘故障定位功能的产品选型

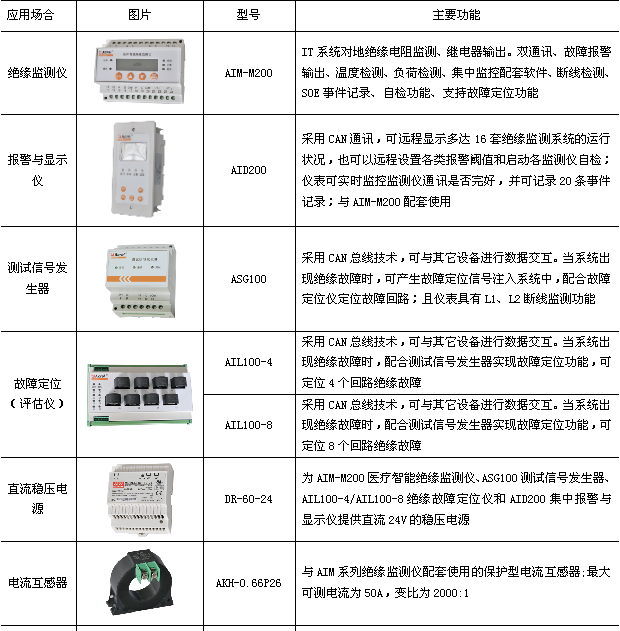

带绝缘故障定位功能的产品选型

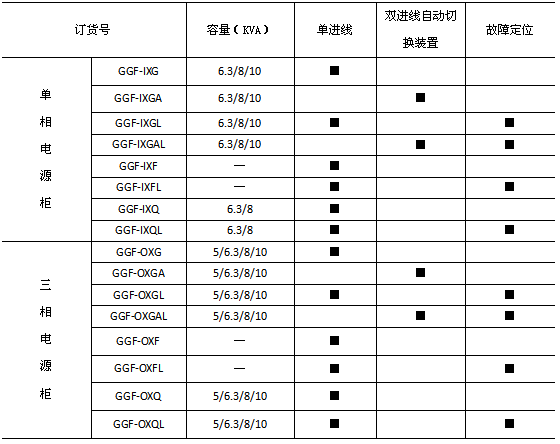

医疗隔离电源柜产品选型
