智能配电系统
智能配电系统

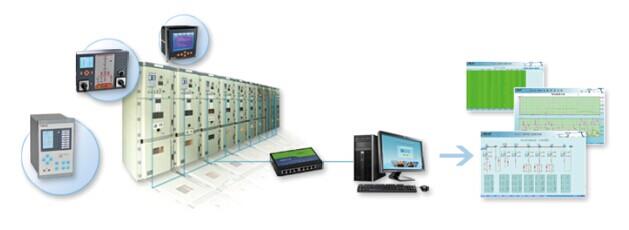

系统简介:

智能配电系统又称为供配电系统.用户端智能配电监控系统适用于各行业35kV~0.4kV电压等级的用户端供、配电系统运行状态监视和控制管理,对用户配电网络和电气设备的提供不间断保护、监视、控制,提高用户供电可靠性,提高用户供配电系统的自动化水平,实现可靠、安全、高效的配电、用电.安科瑞致力于能电力系统配电监控系统以及供配电系统等.提高客户用电效率及用电安全.

智能配电监控系统可建立配电网络仿真模型,模拟配电网络运行,实现无人值班模式;根据顺序事件记录、波形记录、故障录波,协助运维人员,实现快速故障分析,定位和排除问题,尽量缩短停机时间;实时采集各回路、设备的电流、电压、功率、电能以及谐波、电压波动等参数,对配电系统和用电设备进行用能分析和能效管理;实现变电配电站视频无缝接入,当变电站发生事故跳闸等紧急情况时,系统立即自动调用现场画面,调整摄像机姿态,捕捉现场目标,减少运行人员分析响应时间,大幅度提升响应速度和工作效率.

典型组网方案

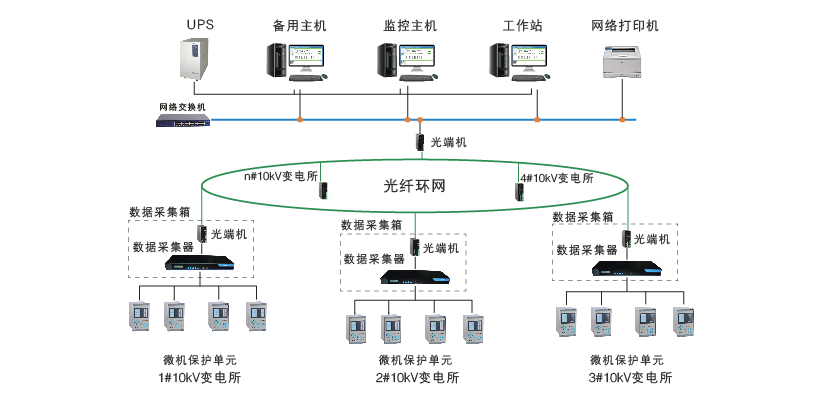

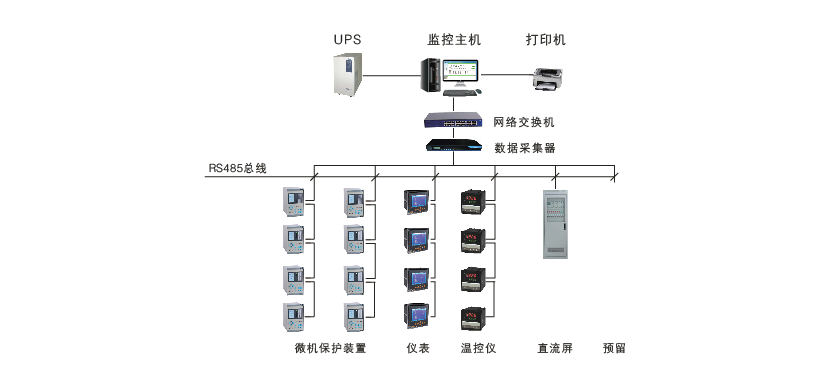

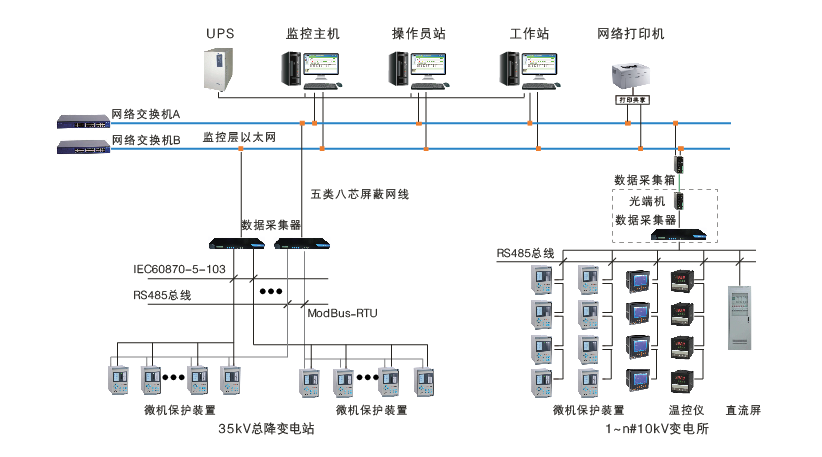

智能配电监控系统组网方式灵活,支持星型单机单网、星型双机双网、光纤环网.星型单机单网适用于系统设备数少、规模小,值班室或监控中心距离高低压室比较近,可靠性要求一般的项目;环型光纤双机单网适合可靠性要求较高、分站之间要求相互影响较小、可扩展性要求一般的项目;星型光纤双机双网适合可靠性要求很高、分站之间要求相互影响小、可扩展性要求很高的项目.

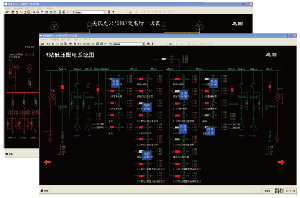

"三遥"(即遥信、遥测、遥控)

利用就地安装的微机保护装置、智能仪表等,采集各回路的电参量、非电量及开关状态量(分合位),结合电气主接线图予以显示,通过系统操作,实现断路器、开关的远程分合闸控制以及遥调操作.



继电保护及其自动化

实现用户变电站的进线、馈线、变压器及母联等保护,对双电源进线或分段供电的用户,可实现任意逻辑的备用电源自投.具有保护定值召唤和下载功能,可远程显示保护功能的投退状态和定值设置,通过账号权限管理和密码确保操作安全.

功能图




故障、告警、事件管理

系统与继电保护、智能仪表通讯,实时读取变电站运行的各类异常状况及参数记录,也可以在系统软件中设置遥测越限值产生告警事件.当事件发生时,事件窗口自动弹出,并用颜色区分已被确认和未被确认的事件,指导操作员执行规定操作.



故障录波和事故反演

故障录波和事故反演用于故障后分析故障产生的原因和责任认定.系统故障录波可实现对故障发生时刻的前4个周波和后10个周波(具体应以现场继电保护装置的实际功能为准)予以记录并显示.事故反演则是在事故发生后,重放事故前1分钟和事故后5分钟的系统重要参数,准确直观的进行事故分析,查找供电系统隐患,快速定位故障,及时恢复供电.

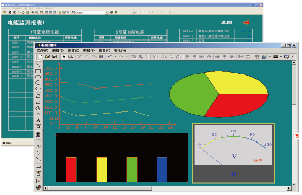

统计报表、图表分析

提供灵活的报表生成工具,统计参量包括电流、电压、功率、电度等,可自动生成时报表、日报表、周报表、月报表、季报表、年报表.同时,可将指定参量的历时数据、比对数据以棒图、曲线图、饼图等形式展现,一目了然,为电气节能改造提供依据.


数据转发和访问

安科瑞智能配电系统可作为前端子系统,通过传感器(智能仪表、装置)采集现场运行数据,根据需求通过网络转发给其它软件系统,如建筑能耗分析系统、BA系统、集中运维管理系统等,支持MODBUS-TCP、以太网103等通讯规约.系统软件可分布式安装,支持局域网客户端访问或WEB浏览.

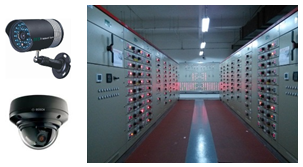

变电站视频集成

对远离监控值班室的用户分变电所,通过软件的视频集成功能,发生紧急状况或对开关实施遥控时,系统软件可将现场画面及时传输至监控室.视频集成可大幅提高操作员的工作效率,减少往返时间,特别适合商业广场、高校、超高层建筑等供电范围较大的场合.



变电站远程维护

智能配电系统的自动化功能帮助专业电工提高运维工作效率,降低成本支出.同时,系统也可以与集中运维平台连接,实现变电站的远程运维( "代维代运").

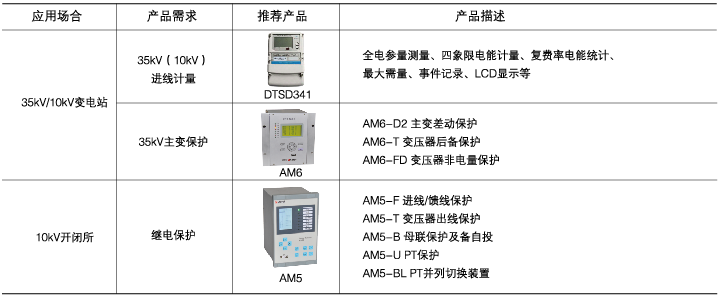

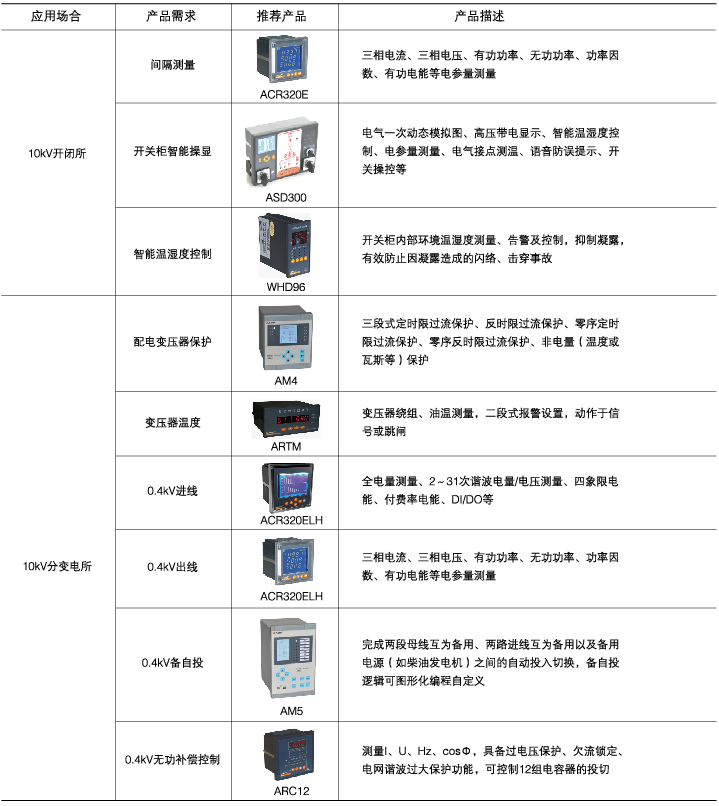

系统产品选型
