系统简介：

现代建筑内部,自动喷水灭火系统、水喷雾、细水喷雾、泡沫、气体灭火系统,火灾自动报警和联动系统、应急照明及疏散指示系统等种类设备众多,并分散布置.当灾情发生的时候,消防设备能否处于正常的工作状态,直接关系到人民生命财产安全是否得到及时保全.安科瑞AFPM系列消防设备电源监控系统时刻对消防设备的主、备电源进行监测,当判断出现电源断路、短路、过压、欠压、缺相、错相以及过流（过载）等异常状态,及时发出报警、并记录异常事件,从而可以有效避免在火灾发生时,消防设备由于电源故障而无法正常工作的危急情况,最大限度的保障消防联动系统的可靠性.

现场设备层：

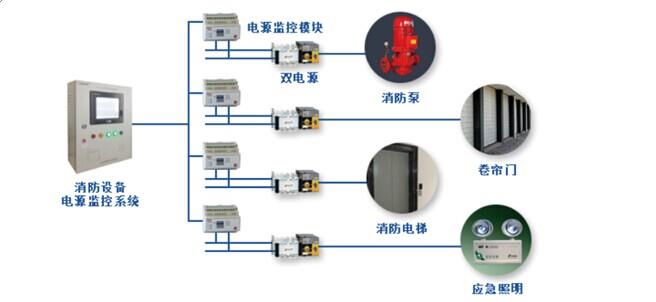

AFPM消防设备电源监控系统由消防设备电源状态主机AFPM100/G、消防设备电源状态监控器AFPM100/B、消防设备电源AFPM3系列监控模块、中继器和配套附件组成.

典型组网方案：

大型系统组网方案

大型系统往往楼栋多、楼层高、建筑分散,设备数量众多；且多设有总销控中心和分消控中心,采用柜式消防设备电源监控系统主机AFPM100/G +壁挂式消防设备电源监控系统区域分机AFPM100/B+消防设备电源AFPM3系列监控模块及中继器三层结构组网模式,便于集中管理,采用RS-485总线通讯及以太网通讯,满足了通讯实时性高的要求.

中型系统组网方案

中型系统建筑较多,楼层较高、设备数量较多,采用壁挂式消防设备电源监控系统区域分机AFPM100/B+消防设备电源AFPM3系列监控模块及中继器两层结构组网模式,监测管理功能较全面,性价比较高,采用RS-485网络,通讯介质采用屏蔽双绞线,满足了通讯实时性高的要求.

小型系统组网方案

小型系统设备不多,采用壁挂式消防设备电源监控系统区域分机AFPM100/B+消防设备电源AFPM3系列监控模块两层结构组网模式,性价比高,采用RS-485网络,满足了通讯实时性高的要求.

系统主要功能：

监控报警功能

被监控设备电源回路开关状态

被监控设备电源的工作状态（电压、电流及报警状态信息

报警声信号：可手动消除,当再次有报警信号输入时,能再次启动

控制输出功能

对个别或全部被监控设备的报警继电器进行远程遥控操

监控器控制输出：常开无源触点,容量：AC250V 3A或DC30V 3A

故障报警功能

监控器与模块（电压/电流信号传感器）之间的连接线断路、短路

监控器主电源欠压（≤80%主电源电压）或过压（≥110%主电源电压）

监控器与其分体电源间连接线断路、短路

当监控器出现以上故障时,能发出与监控报警信号有明显区别的声光故障报警信号

自检功能

连接检查：通信线路及分体电源线路的断路、短路

设备自检：手动检查或系统自检

报警记录功能

记录10000条相关故障报警信息

报警类型：故障类型、发生时间、故障描述

报警事件查询

报警记录打印

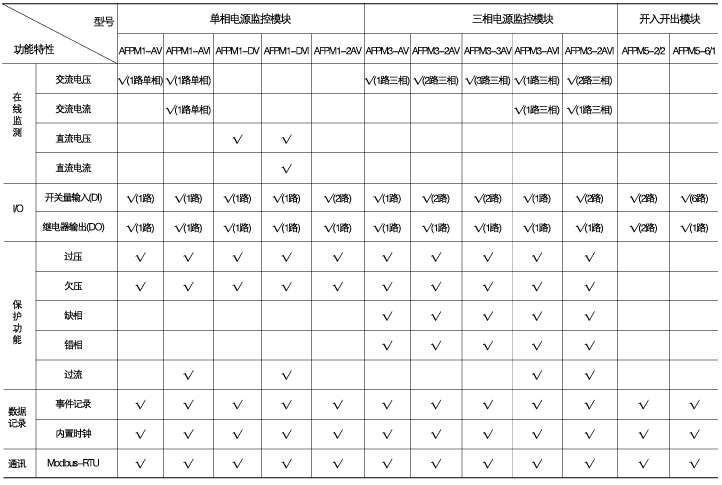

系统产品选型：
