AFRD-DC
AFRD-DC

安科瑞AFRD防火门监控系统

1.防火门监控系统概述

1.1.防火门监控系统设置必要性

随着经济、科技的迅猛发展,城市人员密集度不断提高,在火灾发生时,迅速隔离火源,有效控制火势范围,能为扑救火灾及人员的疏散逃生创造良好条件。因此,防火门等防火分隔物被广泛应用于建筑工程的消防设计中,但因其设计不合理、选型不恰当、监控不到位等原因,使防火门不能充分发挥其隔离作用。故而实时监控并控制防火门的工作状态,是阻止火势蔓延和烟气扩散的重要措施,因此防火门监控系统应运而生。

防火门监控系统是消防安全领域的新型产品,它集工业计算机技术、通讯、抗电磁干扰、数字传感器技术和工业现场总线控制技术于一体的智能化系统,可以对防火门的工作状态进行24小时实时自动巡检,对处于非正常状态的防火门给出报警提示。在发生火情时,该监控系统自动关闭防火门,为火灾救援和人员疏散赢得宝贵时间。

在国家强制性规定的支持下,设计安装防火门已成为建筑工程领域必不可少的一部分,对防火门监控系统的市场需求量日益增大,逐渐呈现出供不应求的市场关系。因此,此系统具有广阔的市场前景,并正在成为消防领域中的朝阳产业。

1.2.防火门监控系统设计依据

中华人民共和国国家标准 GB29364-2012 《防火门监控器》

中华人民共和国国家标准 GB50116-2013《火灾自动报警系统设计规范》

中华人民共和国国家标准 GB50016-2014《建筑设计防火规范》

中华人民共和国公共安全行业标准 GA93-2004《防火门闭门器》

1.3.AFRD防火门监控系统简介

AFRD防火门监控系统集中控制其各终端设备即电动闭门器、电磁释放器的工作状态,显示监测疏散通道防火门的开启、关闭及故障状态,实时显示终端设备开路、短路等故障信号。系统采用消防二总线将具有通信功能的监控模块相互连接起来,当终端设备发生短路、断路等故障时,防火门监控器能发出报警信号,能指示报警部位并保存报警信息,最大限度的保障了电气安全的可靠性。

AFRD防火门监控系统采用集中供电方式,现场监控模块采用DC24V安全电压供电,有效保证系统的稳定性和安全性。目前主要广泛应用于机场、轨道交通、隧道、客运枢纽、医院、学校、体育馆、展览馆、星级酒店、高端商业楼盘等场所。

2.AFRD100/B 防火门监控器

2.1 产品概述

防火门监控器是防火门监控系统的主机。监控器与火灾自动报警系统主机联动,在火灾发生时可根据火势蔓延,烟雾弥漫的方向,迅速发出控制指令,并通过总线,将指令发布到每个终端,控制防火门的开闭状态,隔离火源。

2.2 产品特性

配接上位机、区域分机、现场控制等装置,灵活构建大容量监控系统;

输出回路可通过区域分机扩展,适应复杂多变的现代化建筑;

采用集中供电方式,为系统提供稳定可靠的DC24V电压;

内置备用电源,主电不足,备电自动切换,有效保证系统可靠运行;

与火灾报警系统联动,一旦火灾信号发出,即时关闭常开防火门;

实时监测区域内防火门的工作状态,并显示故障报警等信息。

2.3 产品参数

 undefined



2.4 监控器面板元件布置及功能说明

 undefined



2.5 软件监控画面

 03

04

2.6 接线示意图

 undefined



3.AFRD-QYFJ区域分机

1.1.产品概述

区域分机是防火门监控系统的局部控制装置,可对局部分区内的防火门装置实行有效监控,其自身的状态信息可通过总线上传至监控主机,延长了监控器的通信距离,扩展了监控终端的数量。

1.1.产品特性

区域分机可监控防火门的开闭状态和故障信息,并反馈给防火门监控器;

接受防火门监控器的指令,联动关闭常开防火门;

为区域内的系统部件提供稳定可靠的DC24V安全电压;

现场就地取消防电源为工作电源,可以灵活构建大容量防火门监控系统;

内置备用电源,主备电源自动切换,有效保证系统可靠运行;

机身小巧灵活,安装方便。

3.3.产品参数

 undefined



3.4.面板原件布置及功能说明

 undefined



3.5.外形尺寸及接线端子图

 undefined



4.AFRD-DY集中电源

4.1.产品概述

集中电源是安装在建筑物内的备用集中式应急电源装置,应急状态下或监控距离太远时,可为防火门监控模块应急供电,确保防火门监控系统的正常工作。

4.2.产品特性

为区域内的系统部件提供稳定可靠的DC24V安全电压;

现场就地取消防电源为工作电源,可以灵活构建大容量防火门监控系统;

内置备用电源,主备电源自动切换,有效保证系统可靠运行;

机身小巧灵活,安装方便。

4.3.产品参数

 undefined



4.4.面板原件布置及功能说明

 undefined



4.5.外形尺寸及接线端子图

 undefined



5.防火门监控系统其他部件一览表

 undefined



注:

(1)常开型防火门根据防火门所在位置及开启要求可选择

a:普通机械闭门器++电磁释放器+门磁开关+防火门监控模块的方式;

b:防火门闭门器+门磁开关+防火门监控模块的方式;

无论何种方式均可将防火门状态通过防火门监控模块上传至防火门监控器,并在火警发生时 联动常开型防火门关闭;

(2)设置常开型防火门时需保证电磁门吸或电动闭门器的供电(耗电量均为80mA);

(3)常闭型防火门只需通过门磁开关将防火门状态通过防火门监控模块上传至控制器。

5.1.AFRD防火门监控模块

5.1.1.AFRD-CK1/CK2常开单/双扇防火门监控模块

 undefined



5.1.1.1.产品概述

用于监控常开单/双扇防火门的工作状态,将其状态信息反馈至监控器;也可以通过总线将监控器的指令传送给电磁释放器、电动闭门器或门磁开关。

5.1.1.2.产品特性

监控防火门的开闭状态和故障信号;

为电动闭门器和电磁释放器提供DC24V电源,并接受反馈信号;

监控门磁开关的工作状态;

具有自检功能,发生故障时发出光报警,并上传至防火门监控器;

具有远程通讯功能,可将自身工作状态反馈给防火门监控器;

外形精美小巧,安装极其方便。

5.1.1.3.产品参数

 undefined



5.1.1.4.外形尺寸图

 undefined





5.1.1.5.接线端子图

 undefined


1.2.AFRD-CB1/2常闭单/双扇防火门监控模块

 undefined
1.2.1.产品概述

用于监控常闭单/双扇防火门的工作状态,将其状态信息反馈至监控器。

5.1.2.2.产品特性

· 监控防火门的开闭状态和故障信号;

· 具有自检功能,发生故障时发出光报警,并上传至防火门监控器;

· 具有远程通讯功能,可将自身工作状态反馈给防火门监控器;

· 外形精美小巧,安装极其方便。

5.1.2.3.产品参数

 undefined

5.1.2.4.外形尺寸图

undefined



5.1.2.5.接线端子图

 undefined



5.2.AFRD-MC门磁开关

undefined



5.2.1.产品概述

用于监视防火门的开闭状态,并能将其状态信息反馈至防火门监控器的装置。

5.2.2.产品特点

· 用于监视防火门的开闭状态及故障信息,及时反馈至防火门现场控制装置;

· 锌合金外壳,不锈钢铠甲电缆,美观大方;

· 外形精美小巧,安装极其方便。

5.2.3.产品参数

 undefined



5.2.4.外形尺寸.

 undefined



5.3.AFRD-BMQ电动闭门器

 undefined



5.3.1.产品概述

能够接收防火门监控模块传送的指令,并在收到指令后将处于打开状态的防火门关闭,并将其状态信息反馈至防火门监控器的电动装置。

5.3.2产品特性

通过了与AFRD100/B防火门监控器进行配接的消防型式检验;

· 接受关门指令后自动断电并关门;

· 反馈防火门的开闭状态和故障信息;

· 可提供多种规格的闭门器,使用65kg、85kg、120kg、180kg门重的防火门;

· 多种安装方式适用于不同的防火门。

· 工作电压:DC24V

· 工作电流:80mA

· 关门方式:平时有电,断电关门

5.3.3.产品参数

 undefined



5.3.4.外形尺寸

 undefined

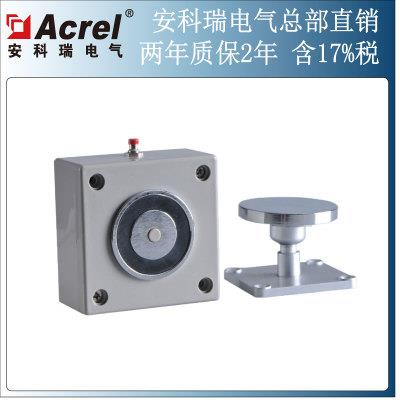

5.4.AFRD-DC电磁释放器

 undefined



5.4.1.产品概述

用于使常开防火门保持打开状态,在收到监控模块的指令后释放防火门使其关闭,并将本身的状态信息反馈至监控器的电动装置,其中,具有通讯功能的部分安装在墙面上,非通讯功能的部分安装于门上。

5.4.2.产品特点

· 通过了与AFRD100/B防火门监控器进行配接的消防型式检验;

· 机械结构简单、电磁原理可靠、低压微电流工作,使用寿命大大延长;

· 具有万向调节吸板,安装灵活方便;

· 可选配专用的玻璃门吸板,满足大型商业的消防需求。

· 工作电压:DC24V

· 工作电流:80mA

· 关门方式:平时有电,断电关门

5.4.3.产品参数

 undefined



5.4.4.外形尺寸

 undefined



6.防火门监控系统系统组网.

 undefined



备注:

①当防火门监控系统所带点数较多时,可采用区域分机分区域式监控;

②若监控距离较远,可采用集中电源,延长供电距离;

undefined
