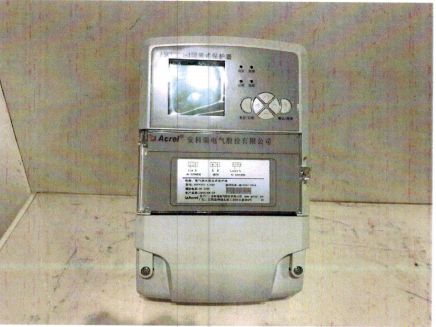

ASCP300-1型电气防火限流式保护器
ASCP300-1型电气防火限流式保护器

1、概述

    安科瑞ASCP300-1型电气防火限流式保护器可有效克服传统断路器、空气开关和监控设备存在的短路电流大、切断短路电流时间长、短路时产生的电弧火花大,以及使用寿命短等弊端,当发生短路故障时,能以微秒级速度快速限制短路电流以实现灭弧保护,从而能显著减少电气火灾事故,保障使用场所人员和财产的安全。

    ASCP300-1型限流式保护器是单相限流式保护器,目前包括10A20A32A三种规格,可广泛应用于学校、医院、商场、宾馆、娱乐场所、寺庙、会展、住宅、仓库、电动车充电站及工厂等各种用电场所末端干、支路的线路保护。

2、功能特点

■保护器能实时监测用电线路电流,当线路发生短路故障时,能在150微秒内实现快速限流保护,有效抑制了因短路电流过大所引起的电气火灾事故。

■当被保护线路的电流过载,且过载持续时间超过动作时间(3-60秒)时,保护器进行限流保护。

■当保护器的工作环境温度和保护器内部器件温度超过设定值时,保护器实施超温保护,防止温度过高造成产品损坏。

■保护器在进行任何保护时,均能发出声光报警信息,提醒用户线路或产品出现故障,并可以从显示屏上查看故障类型,其中声音报警可以通过消音按键消除。

■保护器具有1RS485接口,可以将数据发送到后台监控系统,实现远程监控。监控后台可以是安科瑞Acrel-6000/B电气火灾监控主机,也可以是安科瑞AcrelCloud-6000安全云平台,或第三方检控软件或平台。

3、参考标准

■DGJ08-2048-2016 《民用建筑电气防火设计规程》

■GB14287.6 《电气火灾监控系统 第6部分:电气防火限流式保护器》

4、技术指标



5、外形及安装尺寸

ASCP300-1系列限流式保护器的外形与安装尺寸(单位:mm)如下图所示。


6、产品应用

1)应用接线图


2)注意事项

在设计和选用限流式保护器时,限流式保护器的额定电流应该与其前一级的断路器的额定电流保持一致。例如,当限流式保护器输入端断路器的额定电流为32A时,应选用ASCP300-1/32A型号的限流式保护器。为保障限流式保护器的正常使用,严禁将其使用于与其前端断路器的额定电流不匹配的配电线路中。

ASCP300-1系列采用限流式保护器采用壁挂式安装,可以挂墙安装,也可以安装在箱体内,但应确保安装场所无滴水、腐蚀性化学气体和沉淀物质,并注意环境温度和通风散热。

保护器上电前,应先断开所有的负载分路开关,待保护器上电完成,显示屏显示“运行正常”字样后,再闭合各负载开关。严禁限流式保护器带载上电或复位。

当保护器因超温而发生限流保护时,则可能是因为负载电流过大,环境温度过高或通风散热不良等原因导致,可通过加强通风等措施,等保护器温度降下来后,再长按复位键,使保护器复位。

3)典型应用示意图


7、相关标准和规范

1)DGJ08-2048-2016《民用建筑电气防火设计规程》中的要求:

 第5.4.8条 电气防火限流式保护器应符合下列规定:

  ■应满足现行国家标准《电气火灾监控系统》GB14287.6中相关规定;

  ■应设置在末端配电箱的进线开关下侧,其额定电流值应与进线回路保护开关一致;

  ■租售式商场商铺、批发市场、集贸市场、甲乙丙类危险器库房等场所的末端配电箱应设置电气防火限流式保护器;

  ■幼儿园、老年人建筑、集中宿舍及电动车充电站等场所的末端配电箱宜设置电气防火限流式保护器。

2)DB11/791-2011《北京市地方标准 文物建筑消防设施设置规范》中要求:

 第9.2.1条 文物建筑内的低压配电线路应设置电气火灾监控系统,其产品应符合GB14827的要求。重要用电设备的电源接入处宜设置限流式断路保护装置。
