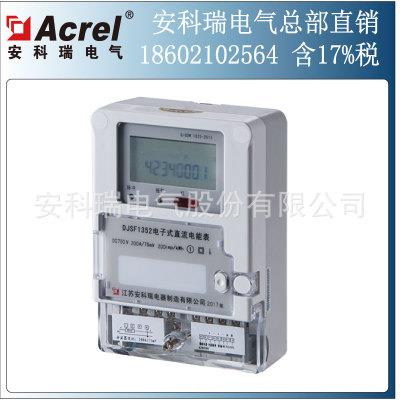

DJSF1352系列直流电能表
DJSF1352系列直流电能表

一. 概 述

DJSF1352 型电子式直流电能表是我公司生产的新一代产品。采用液晶显示,具有 RS485 功能可与微机进行数据交换。适合充电桩直流计量、蓄电池、太阳能电池板等直流信号设备电量测量和电能计量使用,亦可用于工矿企业,民用建筑,楼宇自动化等现代供配直流电系统。

有测量单元、数据处理单元、通讯单元、显示单元等组成,具有电能测量、数据处理、实时监测、LCD显示功能。电能表具有高倍过载、高精度、低功耗、停电数据自动保存、长寿命等特点。本电表符合Q/GDW1825-2013 直流电能表技术规范、GB/T29318-2012 电动汽车非车载充电电能计量、Q/GDW364-2009 单相智能电能表技术规范相关技术要求。

DJSF1352 产品功能众多,可满足目前国内外不同场合的特殊要求。

主要功能如下:

★ 具有正向,反向有功电能量计量功能,组合电能=正向+反向;

★ 电压、电流、功率测量;

★ 上 12 个月结算功能;

★ 具有日历、计时和闰年自动转换功能,具有校时功能。其中广播下发的时钟误差不得大于 5 分钟,在零点前后十分钟内不准校时,每天只允许校时一次;

★ 具有两套费率时段,可通过预先设置的时间实现两套费率时段的自动转换,每套费率时段全年至少可设两个时区,24 小时内至少可以设 8 个时段,时段最小间隔为 15 分钟,时段可跨零点设置;

★ 调制红外通讯接口和 RS-485 通讯接口,采用 DL/T645-2007 通讯协议和 Modbus-RTU 协议,RS485 的通讯速率可在 1200bps、2400bps、4800bps、9600bps、19200bps 设置,调制红外固定为 1200bps;。

二.规格及主要技术参数

2.1 规格

★ 准确度等级:1 级

★ 额定电压(Un): 100 V 、350 V 、500 V 、750V、1000V 等

★ 标定电流 DC(直接接入):20A、40 A 等可设置;标定电流 DC(外附分流器):200A、300 A、400 A、600A 等可设置。

★ 脉冲常数:以实际铭牌标注为准

★ 辅助电源:供电电压,DC20-60V 或 AC85V-265V 可选

2.2 技术参数

2.2.1 基本误差

在额定电压(Un)下,电能表基本误差不应该超过下表的误差极限


2.2.2 工作电压范围


2.2.3 潜动

在参比条件下电流表电流线路短路,电压电路分别施加 1.1Un 和 0.8Un,在 20min 时间内,电能表不能有脉冲输出或代表脉冲输出的指示灯无闪烁。

2.2.4 功率消耗


2.2.5 工作环境条件


2.2.6 通讯接口


2.2.7 电磁兼容


2.2.8 机械参数

★ 外形尺寸:160±0.5mm(长度) 112±0.5mm(宽度) 58±0.5mm(厚度)

★ 重量:约 0.5kg

三.显示与操作

3.1 显示方式

电能表采用 LCD 显示信息,液晶屏可视尺寸 60mm()x30mm(),灰底黑字。


3.2 显示功能

★ 采用液晶显示,显示方式分为自动循环显示和按键显示两种,显示项目可设。

★ 显示有背光功能,背光为白色,可通过按键、红外出发点亮,误操作两个自动循环显示后自动关闭。

★ 可现实累计电量、电压、电流、功率、时间等信息

★ 电能量显示为 位,出厂默认两位小数,计量单位 kWh

★ 用到的 LCD 显示信息,各图形文字说明:

表 7:显示图形说明


3.3 脉冲指示灯

脉冲指示灯:红灯,平时灭,计量电能时闪烁

四.通讯

4.1 通讯接口

仪表配置有一个 R485 通讯接口和红外通讯接口。

4.2 数据读写

通过 485 通讯接口,可完成参数设置和抄读数据。兼容 DL/T645-2007 协议、Modbus-RTU 协议,各协议实现功能分别如下:

DL/T645-2007 协议:可读取实时的电参量(电压、电流、功率),当前有功电能及费率电能,上 12月结算电能,事件记录数据。费率及显示设置,电表清零功能。具体参照对应协议详述。

Modbus-RTU 协议:可读取实时的电参量(电压、电流、功率),当前有功电能及费率电能,可设置费率,电表清零功能。具体参照对应协议详述。

4.3 通讯参数设置

通讯地址、波特率、校验位只能通过 RS485 接口设置。

通讯地址:DL/T645-2007 协议通讯地址默认为产品编码(12 位 BCD )Modbus-RTU 协议地址默认为 01

波特率:1200/2400/4800/9600/19200bps 可设,校验位(可设)://无。

注:默认出厂为 9600bps,偶校验。检验位如另有要求,请以实际产品为准。

五.安装使用

5.1 外观尺寸

电能表应安装在室内使用,安装电能表的应放在坚固耐火的墙上,建议安装高度为 1.8m 左右。空气中无腐蚀性气体。电表上部有挂钩螺钉孔用 M4 挂钩螺钉,电表下部有 个安装孔用 M5*35 自攻螺钉固定在接线板上(下图)。(单位:mm


5.2 端子接线图

电能表应按照接线端盒上的接线图进行接线,最好用铜线或铜接线头引入。



注:当电压和电流信号全为正或负值时,功率将表示为正,计量正向电能;当电压和电流信号一正一负时,功率将表示为负,计量反向电能。

5.3 注意事项

电表应安装在牢固、耐火、不易震动的地方,安装后的电表应垂直不倾斜。不要私自安装电表,要按照接线图正确接线,否则可能会因电压过高而烧坏电表。接线式要注意因接触不良和进出线太细而引起的打火和烧坏。注意电表量程,不要超过其范围,否则可能因电流负载过大而烧坏电表。

六.储藏及运输注意事项

6.1 运输电能表时禁止使电能表受到剧烈碰撞。

6.2 本产品为电子器件,故搬运、取放时应尽量避免重物撞击和磕碰。

6.3 保存地点环境温度应为-40℃~+70℃,相对湿度不超过 85%

6.4 电表应在原包装的条件下放在仓库保存,叠放高度不超过 箱。拆箱后的电表,如发现外观损伤,请不要对电表安装、加电;单表叠放高度不超过块,拆包后的电表不宜储存。
