ADW300
ADW300

1概述

ADW300无线计量仪表主要用于计量低压网络的相有功电能,具有RS485通讯470MHz无线通讯功能,方便用户进行用电监测、集抄和管理。可灵活安装于配电箱内,实现对不同区域和不同负荷的分项电能计量,统计和分析。

2产品型号规格及功能特点

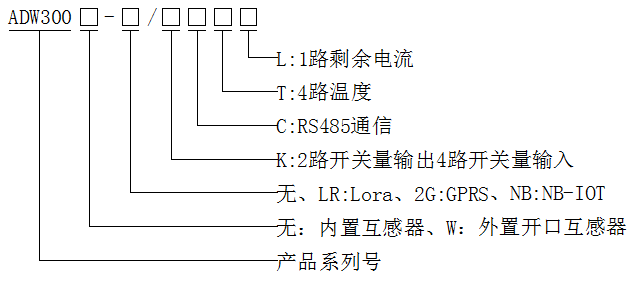

2.1 ADW300无线计量仪表命名规则



2.2 ADW300无线计量仪表功能特点

2 ADW300主要功能

功能

功能说明

显示方式

LCD(字段式)

电能计量

有功电能计量(正、反向),

四象限无功电能

电量测量

电压、电流、功率因数、频率、有功功率、无功功率、视在功率

谐波功能

总谐波含量、分次谐波含量(2~31次)

脉冲输出

有功脉冲输出

三相不平衡度

电压、电流不平衡度

测温功能

A、B、C、N四路测温(选配T)

DI/DO

4DI,2DO(选配K)

剩余电流

1路剩余电流测量(选配L)

LED指示

脉冲灯指示

外置CT

外置开口式CT(选配W)

通讯

红外通讯

RS485接口(选配C)

470MHz无线传输(选配LR)

GPRS无线通讯(选配2G)

NB-IOT无线通讯(选配NB)





3技术参数

3.1电气特性

3 ADW300电气特性

电压输入

额定电压

3×380/660V,3×660V,3×220/380V,3×380V,3×57.7/100V,3×100V

参比频率

50Hz

功耗

<10VA或2W(A相)、<0.5VA(B相、C相)

电流输入

输入电流

3×1(6)A ,3×1.5(6)A(ADW300W)

起动电流

4‰Ib(1级)

功耗

<2VA

测量性能

符合标准

GB/T17215.321-2008

有功电能精度

1级

温度精度

±2℃

脉冲

脉冲宽度

80±20ms

脉冲常数

6400imp/kWh

通信

无线

470MHz无线传输,空旷时传输距离:1km;2G;NB

红外通讯

波特率固定为1200

接口

RS485(A、B)

介质

屏蔽双绞线

协议

MODBUS-RTU、DL/T 645-07

3.2 环境条件

4 AEW100环境条件

温度范围

工作温度

-25~55

存储温度

-40~70

湿度

≤95%(无凝露)

海拔

<2000m

4 外形尺寸及安装说明(单位:mm)

4.1外形尺寸(单位:mm)

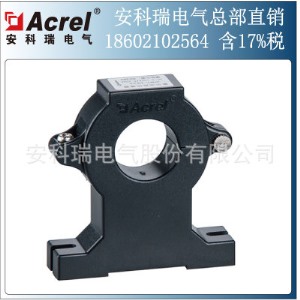

5 ADW300配套剩余电流互感器规格尺寸

型号

适用额定电流In

内孔径φmm

外孔径φmm

重量

AKH-0.66L45

16~100A

45

76

0.18

AKH-0.66L80

100~250A

80

120

0.42

AKH-0.66L100

250~400A

100

140

0.50

AKH-0.66L150

400~800A

150

190

1.32

AKH-0.66L200

800~1500A

200

240

1.94

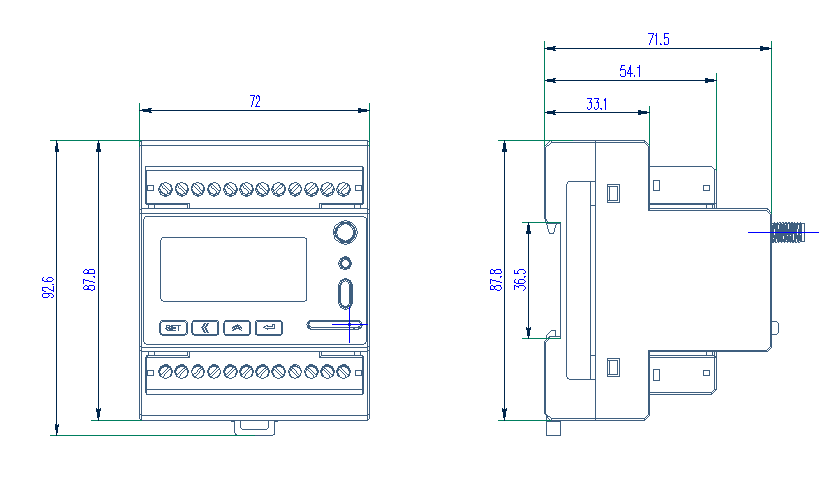

1 ADW300尺寸图

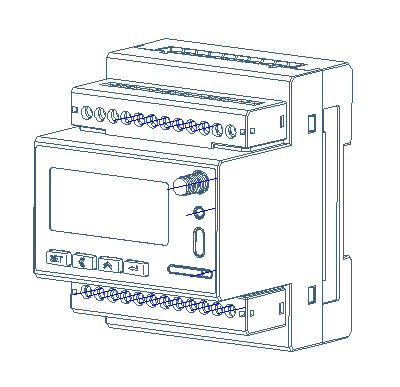

 2 ADW300效果图
