Acrel-2000/T开关柜 无线测温系统方案及应用
Acrel-2000/T开关柜 无线测温系统方案及应用

    01
    开发背景

      我国正处于经济快速增长时期,国家电网的电力供电负荷日益增加,在持续扩大供电同时给电网电器设备带来一系列的安全问题。为尽可能的避免各类电力事故,电力设备安全运行实时监控的任务迫在眉睫。电网设备中的触头和接头是电网安全的一个重要隐患。现有统计结果表明,故障主要发生在如下位置:
      1)开关柜中动、静触头故障。开关柜在电力系统中被广泛应用,是变配电系统中的重要设备。开关设备因高压断路器动、静触头接触不良,加上长期的大电流、触头老化等因素易致其接触电阻增大,从而导致长时间发热、触头温升过高甚至最终发生高压柜烧毁事故。
      2)电缆接头故障。随着运行时间的延长、压接头的松动、绝缘老化、以及局部放电、高压泄漏等,将引起发热和温度的升高,这将使运行状况进一步恶化,促使温度进一步提升,这一恶性循环的结果就引发短路放炮,甚至火灾。
      传统的温度测量方式周期长、施工复杂,效率低,不便于管理,发生故障时要耗费大量的人力物理排查和重新铺设线缆。而在特定场合下监测点分散、环境封闭或有高电压,很多测温方式无法实现测量工作。
    无线测温系统应运而生。

    02
    应用行业

      矿井、煤场、仓库、钢铁冶炼、化工、电力、电厂等

    03
    测试节点位置

      高低压开关柜断路器断路器上、下触头
      高压刀闸开关触点
      高压电缆接头
      母排连接点
      干式变压器
      高低压设备存在接触电阻的连接点
      低压大电流设备

    04
    节点图例


    05
    无线测温传感器

    06
    测温显示装置

      收发器与传感器配置详情如下:
      安科瑞ARTM100在线测温系统(无线&有线并行)

    07

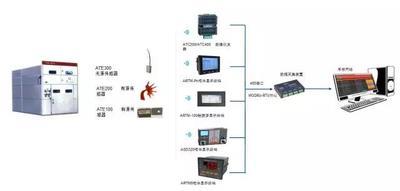

    典型组网结构

    08
    软件功能及界面

      安科瑞Acrel-2000/T 无线测温系统人机界面友好,能够以配电一次图的形式直观显示各测温节点的温度数据,及有关故障、告警等信号。
      实时监测


      实时报警
      安科瑞Acrel-2000/T无线测温系统具有实时高温报警功能。

      历史事件查询
      安科瑞Acrel-2000/T无线测温系统能够对高温告警事件记录进行存储和管理,方便用户对系统事件和报警进行历史追溯,查询统计、事故分析。

    09
    系统案例

      吉林化纤厂配置方案
