ANCKSG-0.45-3.15-7
ANCKSG-0.45-3.15-7

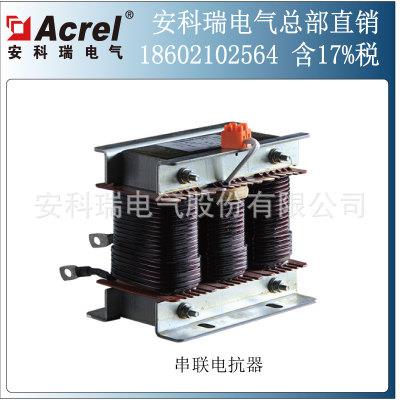

ANCK系列串联电抗器

1 概述

  ANCK系列串联电抗器与ANBSMJ系列自愈式低压并联电容器配套使用,主要用于提高0.4kV电力系统的功率因数,有效抑制电网的高次谐波,减轻电容器由谐波引起的过载,防止谐波放大,对电容器的安全运行,改善网络电压波形,提高供电质量和电网安全经济运行起良好作用,适用于3.、5、7、9次谐波负载的无功补偿及滤波作用。本产品具有以下特点:
● 本系列电抗器由优质矽钢片及高强度电磁线等精心加工而成,具有体积小、噪音低、损耗小、耐湿、阻燃等高性能;
● 附有一组常闭温控开关,串联于本回路的控制回路中,当电抗器超温时,断开回路,具有保护回路的过载功能;
● 电抗器芯柱部分紧固件采用无磁性材料,确保电抗器较高的品质因数和较小的温升,并具有较好的抗谐波及滤波效果。



2 型号说明

undefined



3 技术指标

● 额定电压:三相:450V、480V、525V;单相:230V、250V
● 电抗率:1%、6%、7%、12%、14%
● 电抗器温升:≦80K
● 噪音:≦60dB
● 绝缘等级:B
● 电抗值允许的偏差为0~10%
● 三相电抗器绕组电阻不平衡率≤±4%
● 防护等级:IP00
● 安装海拔高度:≦2000m
● 运行环境温度:-25℃~+45℃
● 相对湿度:≦90%
● 周围环境应有良好通风条件,若柜内安装,应加装通风设备

4 外形及安装尺寸



undefined
5 使用须知

5.1 运输与装卸
● 产品在运输过程中,电抗器倾斜度不应大于 30°;
●在起吊电抗器时应同时使用电抗器上的四个吊装孔,对有全包装的电抗器应按照其吊装
标识进行吊装;
●产品装卸时应严格按照国家有关装卸规程,装卸过程中应小心轻放、平衡起吊保障人身
安全;
●在装卸过程中,禁止拽拉端子、接线柱、引线等易损坏的部位。
5.2 贮存
●需仓储的产品,需要在验收完毕后存放于干燥、防雨、无粉尘的地点;
● 所有产品应包装储存在库房内,且库房内不能同时储存有活性化学药品及腐蚀性物品;
●不应户外放置,如需短时间户外放置应保证包装完整良好,并垫以木方,高度不低于
100mm。
5.3 安装注意事项
●安装前应认真阅读本说明书,了解产品的外形尺寸、安装方式等内容;
●为了方便维护及保养,在电抗器与墙壁或相邻电抗器之间必须留有大于 25CM 的空隙
(外限距离);
● 安装在柜内的电抗器,柜体内部应有足够的通风措施,保证电抗器运行产生的热量能够
及时扩散至柜外;
●在连接进出线时,必须注意进出线位置,接线需准确、牢固;
● 电抗器会配置一个 105℃的常闭温控接点,客户可按需接入二次回路防止电抗超温。
5.4 维护
● 对电抗器进行维护时,必须将其从电网断开;
● 定期对电抗器及其周边进行除尘工作,特别是风道中的污垢,以防止影响散热效果及降
低绝缘性能;
● 对相关线圈、引线、风机等装置进行全面检查;
● 检查接线端子是否紧固,避免接头松弛导致发热造成事故;
● 维护频次建议每半年一次或更频繁。
6 订货须知
客户应以书面形式提出以下参数以便进行串联电抗器订货:
● 额定端电压 kV
● 额定电抗率%
● 配套电容器的参数
● 数量
● 安装方式
● 接线端方向
注:安装方式及接线端方向将以图样形式确定。
